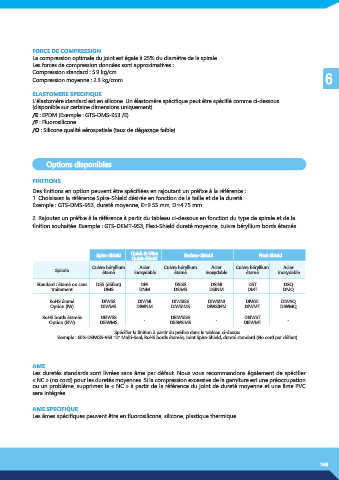

FORCE DE COMPRESSION
La compression optimale du joint est égale à 25% du diamètre de la spirale.
Les forces de compression données sont approximatives :
Compression standard : 5.9 kg/cm
Compression moyenne : 2.3 kg/cmm 6

ELASTOMERE SPECIFIQUE
L’élastomère standard est en silicone. Un élastomère spécifique peut être spécifié comme ci-dessous
(disponible sur certaine dimensions uniquement).
/E : EPDM (Exemple : GTS-DMS-953 /E)
/F : Fluorosilicone
/O : Silicone qualité aérospatiale (taux de dégazage faible)

Options disponibles

FINITIONS
Des finitions en option peuvent être spécifiées en rajoutant un préfixe à la référence :
1. Choisissez la référence Spira-Shield désirée en fonction de la taille et de la dureté.
Exemple : GTS-DMS-953, dureté moyenne, E=9.53 mm, D=4.75 mm.

2. Rajoutez un préfixe à la référence à partir du tableau ci-dessous en fonction du type de spirale et de la
finition souhaitée. Exemple : GTS-DEMT-953, Flexi-Shield dureté moyenne, cuivre béryllium bords étamés.

Quick & Ultra
Spira-Shield Enduro-Shield Flexi-Shield
Quick-Shield
Acier
Acier
Acier
Spirale Cuivre béryllium inoxydable Cuivre béryllium inoxydable Cuivre béryllium inoxydable
étamé
étamé
étamé
Standard : étamé ou sans DSS (défaut) DNI DSISS DSINI DST DSQ
traitement DMS DNM DSIMS DSINM DMT DMQ
RoHS étamé DIWSS DIWNI DIWSISS DIWSINI DIWST DIWSQ
Option (IW) DIWMS DIWNM DIWSIMS DIWSINM DIWMT DIWMQ
RoHS bords étamés DEIWSS - DEIWSISS - DEIWST -
Option (EIW) DEIWMS DEIWSIMS DEIWMT
Spécifier la finition à partir du préfixe dans le tableau ci-dessus.
Exemple : GTS-DEIWSS-953 “D” Multi-Seal, RoHS bords étamés, Joint Spira-Shield, dureté standard (No cord par défaut).

AME
Les duretés standards sont livrées sans âme par défaut. Nous vous recommandons également de spécifier
« NC » (no cord) pour les duretés moyennes .Si la compression excessive de la garniture est une préoccupation
ou un problème, supprimez le « NC » à partir de la référence du joint de dureté moyenne et une âme PVC
sera intégrée.

AME SPECIFIQUE
Les âmes spécifiques peuvent être en fluorosilicone, silicone, plastique thermique.

143
