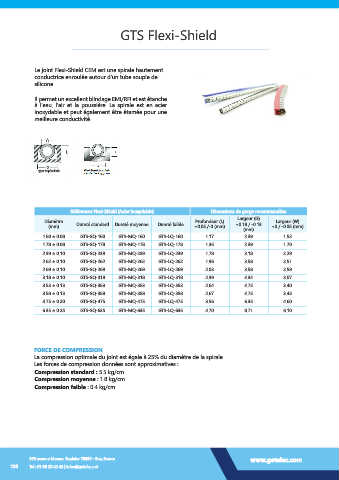

GTS Flexi-Shield

Le joint Flexi-Shield CEM est une spirale hautement
conductrice enroulée autour d’un tube souple de
silicone.

Il permet un excellent blindage EMI/RFI et est étanche
à l’eau, l’air et la poussière. La spirale est en acier
inoxydable et peut également être étamée pour une
meilleure conductivité.

type trapézoïdale

Références Flexi-Shield (Acier inoxydable) Dimensions de gorge recommandées
Largeur (G)
Diamètre Dureté standard Dureté moyenne Dureté faible Profondeur (L) +0.18 / -0.13 Largeur (W)
(mm) +0.05 /-0 (mm) +0 / -0.05 (mm)
(mm)
1.60 ± 0.08 GTS-SQ-160 GTS-MQ-160 GTS-LQ-160 1.17 2.39 1.52
1.78 ± 0.08 GTS-SQ-178 GTS-MQ-178 GTS-LQ-178 1.35 2.39 1.70
2.39 ± 0.10 GTS-SQ-239 GTS-MQ-239 GTS-LQ-239 1.78 3.18 2.29
2.62 ± 0.10 GTS-SQ-262 GTS-MQ-262 GTS-LQ-262 1.96 3.58 2.51
2.69 ± 0.10 GTS-SQ-269 GTS-MQ-269 GTS-LQ-269 2.03 3.58 2.59
3.18 ± 0.10 GTS-SQ-318 GTS-MQ-318 GTS-LQ-318 2.39 4.34 3.07
3.53 ± 0.13 GTS-SQ-353 GTS-MQ-353 GTS-LQ-353 2.64 4.75 3.40
3.58 ± 0.13 GTS-SQ-358 GTS-MQ-358 GTS-LQ-358 2.67 4.75 3.45
4.75 ± 0.20 GTS-SQ-475 GTS-MQ-475 GTS-LQ-475 3.56 6.35 4.60
6.35 ± 0.25 GTS-SQ-635 GTS-MQ-635 GTS-LQ-635 4.70 8.71 6.10

FORCE DE COMPRESSION
La compression optimale du joint est égale à 25% du diamètre de la spirale.
Les forces de compression données sont approximatives :
Compression standard : 5.5 kg/cm
Compression moyenne : 1.8 kg/cm
Compression faible : 0.4 kg/cm
