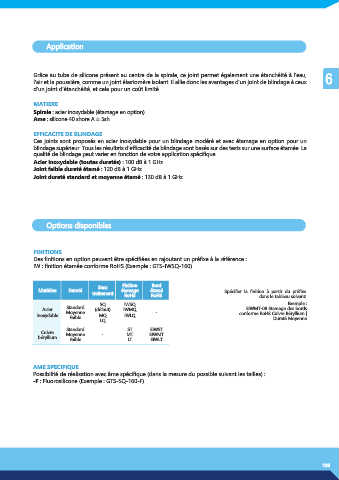

Application

Grâce au tube de silicone présent au centre de la spirale, ce joint permet également une étanchéité à l’eau, 6
l’air et la poussière, comme un joint élastomère isolant. Il allie donc les avantages d’un joint de blindage à ceux
d’un joint d’étanchéité, et cela pour un coût limité.

MATIERE
Spirale : acier inoxydable (étamage en option)
Ame : silicone 40 shore A ± 5sh

EFFICACITE DE BLINDAGE
Ces joints sont proposés en acier inoxydable pour un blindage modéré et avec étamage en option pour un
blindage supérieur. Tous les résultats d’efficacité de blindage sont basés sur des tests sur une surface étamée. La
qualité de blindage peut varier en fonction de votre application spécifique.
Acier inoxydable (toutes duretés) : 100 dB à 1 GHz
Joint faible dureté étamé : 120 dB à 1 GHz
Joint dureté standard et moyenne étamé : 130 dB à 1 GHz

Options disponibles

FINITIONS
Des finitions en option peuvent être spécifiées en rajoutant un préfixe à la référence :
IW : finition étamée conforme RoHS (Exemple : GTS-IWSQ-160)

Finition Bord
Matériau Dureté Sans étamage étamé Spécifier la finition à partir du préfixe
traitement
RoHS RoHS dans le tableau suivant:
SQ IWSQ Exemple :
Acier Standard (défaut) IWMQ EIWMT-08 Etamage des bords
inoxydable Moyenne MQ IWLQ - conforme RoHS Cuivre Béryllium |
Faible
LQ Dureté Moyenne
Cuivre Standard ST EIWST
béryllium Moyenne - MT EIWMT
EIWLT
Faible
LT

AME SPECIFIQUE
Possibilité de réalisation avec âme spécifique (dans la mesure du possible suivant les tailles) :
-F : Fluorosilicone (Exemple : GTS-SQ-160-F).

139
