P. 138

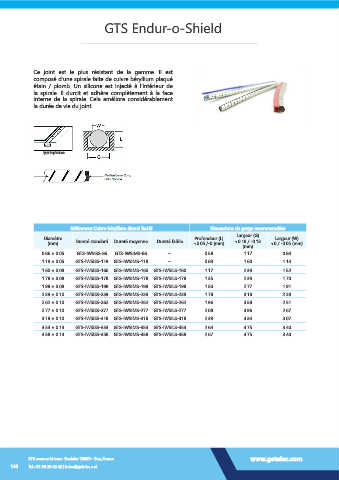

GTS Endur-o-Shield
Ce joint est le plus résistant de la gamme. Il est
composé d’une spirale faite de cuivre béryllium plaqué
étain / plomb. Un silicone est injecté à l’intérieur de
la spirale. Il durcit et adhère complètement à la face
interne de la spirale. Cela améliore considérablement
la durée de vie du joint.
type trapézoïdale
Références Cuivre béryllium étamé RoHS Dimensions de gorge recommandées
Diamètre Profondeur (L) Largeur (G) Largeur (W)
(mm) Dureté standard Dureté moyenne Dureté faible +0.05 /-0 (mm) +0.18 / -0.13 +0 / -0.05 (mm)
(mm)
0.86 ± 0.05 GTS-IWSISS-86 GTS-IWSIMS-86 -- 0.58 1.17 0.84
1.19 ± 0.05 GTS-IWSISS-119 GTS-IWSIMS-119 -- 0.89 1.60 1.14
1.60 ± 0.08 GTS-IWSISS-160 GTS-IWSIMS-160 GTS-IWSILS-160 1.17 2.39 1.52
1.78 ± 0.08 GTS-IWSISS-178 GTS-IWSIMS-178 GTS-IWSILS-178 1.35 2.39 1.70
1.98 ± 0.08 GTS-IWSISS-198 GTS-IWSIMS-198 GTS-IWSILS-198 1.50 2.77 1.91
2.39 ± 0.10 GTS-IWSISS-239 GTS-IWSIMS-239 GTS-IWSILS-239 1.78 3.18 2.29
2.62 ± 0.10 GTS-IWSISS-262 GTS-IWSIMS-262 GTS-IWSILS-262 1.96 3.58 2.51
2.77 ± 0.10 GTS-IWSISS-277 GTS-IWSIMS-277 GTS-IWSILS-277 2.08 3.96 2.67
3.18 ± 0.10 GTS-IWSISS-318 GTS-IWSIMS-318 GTS-IWSILS-318 2.39 4.34 3.07
3.53 ± 0.13 GTS-IWSISS-353 GTS-IWSIMS-353 GTS-IWSILS-353 2.64 4.75 3.40
3.58 ± 0.13 GTS-IWSISS-358 GTS-IWSIMS-358 GTS-IWSILS-358 2.67 4.75 3.40
