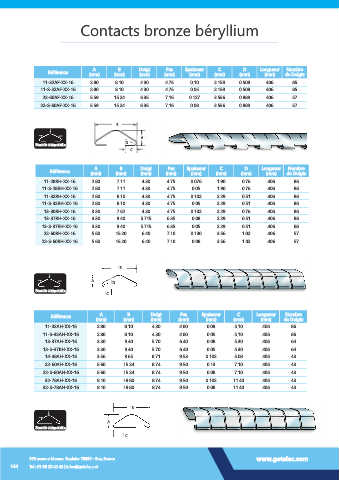

Page 142 - GETELEC - Catalogue france

Contacts bronze béryllium

D
C
Pas
Nombre
B
A
Référence (mm) (mm) Doigt (mm) Epaisseur (mm) (mm) Longueur de Doigts
(mm)
(mm)
(mm)
11-32AF-XX-16 2.80 8.10 4.30 4.75 0.10 2.159 0.508 406 85
11-S-32AF-XX-16 2.80 8.10 4.30 4.75 0.05 2.159 0.508 406 85
22-60AF-XX-16 5.59 15.24 6.35 7.16 0.127 3.556 0.889 406 57
22-S-60AF-XX-16 5.59 15.24 6.35 7.16 0.08 3.556 0.889 406 57
B
A
D
Sens de compression
C

Nombre
A
C
D
B
Pas
Référence (mm) (mm) Doigt (mm) Epaisseur (mm) (mm) Longueur de Doigts
(mm)
(mm)
(mm)
11-28RH-XX-16 2.80 7.11 4.30 4.75 0.076 1.90 0.76 406 86
11-S-28RH-XX-16 2.80 7.11 4.30 4.75 0.05 1.90 0.76 406 86
11-32RH-XX-16 2.80 8.10 4.30 4.75 0.102 2.29 0.51 406 86
11-S-32RH-XX-16 2.80 8.10 4.30 4.75 0.05 2.29 0.51 406 86
13-30RH-XX-16 3.30 7.62 4.30 4.75 0.102 2.29 0.76 406 86
13-37RH-XX-16 3.30 9.40 5.715 6.35 0.08 2.29 0.51 406 86
13-S-37RH-XX-16 3.30 9.40 5.715 6.35 0.05 2.29 0.51 406 86
22-60RH-XX-16 5.60 15.20 6.40 7.10 0.130 3.56 1.02 406 57
22-S-60RH-XX-16 5.60 15.20 6.40 7.10 0.08 3.56 1.02 406 57

B

A D
Sens de compression
C

A B Doigt Pas Epaisseur C Longueur Nombre
Référence
(mm) (mm) (mm) (mm) (mm) (mm) (mm) de Doigts
11-32AH-XX-16 2.80 8.10 4.30 4.80 0.08 5.10 406 86
11-S-32AH-XX-16 2.80 8.10 4.30 4.80 0.05 5.10 406 86
13-37AH-XX-16 3.30 9.40 5.70 6.40 0.08 5.30 406 64
13-S-37RH-XX-16 3.30 9.40 5.70 6.40 0.05 5.30 406 64
14-38AH-XX-16 3.56 9.65 8.71 9.53 0.102 5.08 406 43
22-60AH-XX-16 5.60 15.24 8.74 9.50 0.13 7.10 406 43
22-S-60AH-XX-16 5.60 15.24 8.74 9.50 0.08 7.10 406 43
32-78AH-XX-16 8.10 19.80 8.74 9.50 0.102 11.40 406 43
32-S-78AH-XX-16 8.10 19.80 8.74 9.50 0.08 11.40 406 43

B

A
Sens de compression
C
