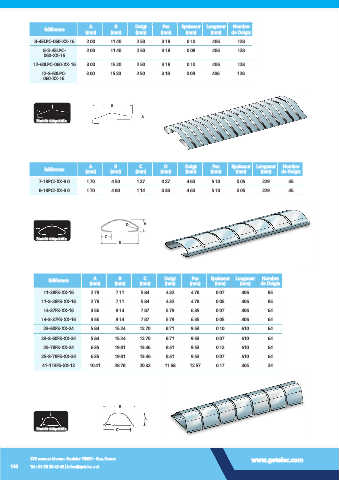

Page 144 - GETELEC - Catalogue france

A B Doigt Pas Epaisseur Longueur Nombre
Référence
(mm) (mm) (mm) (mm) (mm) (mm) de Doigts
8-45LPC-060-XX-16 2.00 11.40 2.50 3.18 0.10 406 128
8-S-45LPC- 2.00 11.40 2.50 3.18 0.08 406 128
060-XX-16
12-60LPC-060-XX-16 3.00 15.20 2.50 3.18 0.10 406 128

12-S-60LPC- 3.00 15.20 2.50 3.18 0.08 406 128
060-XX-16

B
A
Sens de compression

A B C D Doigt Pas Epaisseur Longueur Nombre
Référence
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) de Doigts
7-19PCI-XX-9.0 1.70 4.50 1.27 0.27 4.60 5.10 0.05 229 45
8-19PCI-XX-9.0 1.70 4.80 1.14 0.38 4.60 5.10 0.05 229 45

D A

Sens de compression C
B

A B C Doigt Pas Epaisseur Longueur Nombre
Référence
(mm) (mm) (mm) (mm) (mm) (mm) (mm) de Doigts
11-28FS-XX-16 2.79 7.11 5.84 4.32 4.78 0.07 406 85
11-S-28FS-XX-16 2.79 7.11 5.84 4.32 4.78 0.05 406 85
14-37FS-XX-16 3.56 9.14 7.87 5.79 6.35 0.07 406 64
14-S-37FS-XX-16 3.56 9.14 7.87 5.79 6.35 0.05 406 64
23-60FS-XX-24 5.84 15.24 12.70 8.71 9.53 0.10 610 64
23-S-60FS-XX-24 5.84 15.24 12.70 8.71 9.53 0.07 610 64

25-78FS-XX-24 6.35 19.81 13.46 8.51 9.53 0.12 610 64
25-S-78FS-XX-24 6.35 19.81 13.46 8.51 9.53 0.07 610 64
41-113FS-XX-12 10.41 28.78 20.32 11.68 12.57 0.17 305 24

B
A

Sens de compression C
