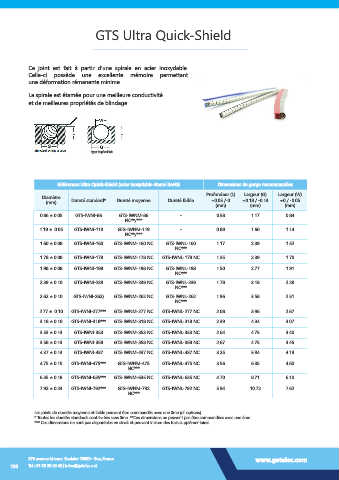

P. 134
GTS Ultra Quick-Shield
Ce joint est fait à partir d’une spirale en acier inoxydable.
Celle-ci possède une excellente mémoire permettant
une déformation rémanente minime.
La spirale est étamée pour une meilleure conductivité
et de meilleures propriétés de blindage.
type trapézoïdale
Références Ultra Quick-Shield (acier inoxydable étamé RoHS) Dimensions de gorge recommandées
Diamètre Profondeur (L) Largeur (G) Largeur (W)
(mm) Dureté standard* Dureté moyenne Dureté faible +0.05 /-0 +0.18 / -0.13 +0 / -0.05
(mm)
(mm)
(mm)
0.86 ± 0.05 GTS-IWNI-86 GTS-IWNM-86 - 0.58 1.17 0.84
NC**/***
1.19 ± .0.05 GTS-IWNI-119 GTS-IWNM-119 - 0.89 1.60 1.14
NC**/***
1.60 ± 0.08 GTS-IWNI-160 GTS-IWNM-160 NC GTS-IWNL-160 1.17 2.39 1.52
NC***
1.78 ± 0.08 GTS-IWNI-178 GTS-IWNM-178 NC GTS-IWNL-178 NC 1.35 2.39 1.70
1.98 ± 0.08 GTS-IWNI-198 GTS-IWNM-198 NC GTS-IWNL-198 1.50 2.77 1.91
NC***
2.39 ± 0.10 GTS-IWNI-239 GTS-IWNM-239 NC GTS-IWNL-239 1.78 3.18 2.29
NC***
2.62 ± 0.10 GTS-IWNI-262) GTS-IWNM-262 NC GTS-IWNL-262 1.96 3.58 2.51
NC***
2.77 ± .0.10 GTS-IWNI-277*** GTS-IWNM-277 NC GTS-IWNL-277 NC 2.08 3.96 2.67
3.18 ± 0.10 GTS-IWNI-318*** GTS-IWNM-318 NC GTS-IWNL-318 NC 2.39 4.34 3.07
3.53 ± 0.13 GTS-IWNI-353 GTS-IWNM-353 NC GTS-IWNL-353 NC 2.64 4.75 3.40
3.58 ± 0.13 GTS-IWNI-358 GTS-IWNM-358 NC GTS-IWNL-358 NC 2.67 4.75 3.45
4.37 ± 0.13 GTS-IWNI-437 GTS-IWNM-437 NC GTS-IWNL-437 NC 3.25 5.94 4.19
4.75 ± 0.15 GTS-IWNI-475*** GTS-IWNM-475 GTS-IWNL-475 NC 3.56 6.35 4.60
NC***
6.35 ± 0.18 GTS-IWNI-635*** GTS-IWNM-635 NC GTS-IWNL-635 NC 4.70 8.71 6.10
7.92 ± 0.23 GTS-IWNI-792*** GTS-IWNM-792 GTS-IWNL-792 NC 5.94 10.72 7.62
NC***
Les joints de duretés moyenne et faible peuvent être commandés avec une âme (cf. options).
* Toutes les duretés standards sont livrées sans âme. **Ces dimensions ne peuvent pas être commandées avec une âme.
*** Ces dimensions ne sont pas disponibles en stock et peuvent inclure des frais supplémentaires.
