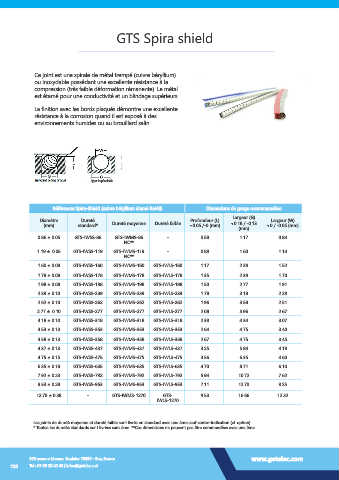

GTS Spira shield
Ce joint est une spirale de métal trempé (cuivre béryllium)
ou inoxydable possédant une excellente résistance à la
compression (très faible déformation rémanente). Le métal
est étamé pour une conductivité et un blindage supérieurs.
La finition avec les bords plaqués démontre une excellente
résistance à la corrosion quand il est exposé à des
environnements humides ou au brouillard salin.
type trapézoïdale
Références Spira-Shield (cuivre béryllium étamé RoHS) Dimensions de gorge recommandées
Diamètre Dureté Profondeur (L) Largeur (G) Largeur (W)
(mm) standard* Dureté moyenne Dureté faible +0.05 /-0 (mm) +0.18 / -0.13 +0 / -0.05 (mm)
(mm)
0.86 ± 0.05 GTS-IWSS-86 GTS-IWMS-86 - 0.58 1.17 0.84
NC**
1.19 ± .0.05 GTS-IWSS-119 GTS-IWMS-119 - 0.89 1.60 1.14
NC**
1.60 ± 0.08 GTS-IWSS-160 GTS-IWMS-160 GTS-IWLS-160 1.17 2.39 1.52
1.78 ± 0.08 GTS-IWSS-178 GTS-IWMS-178 GTS-IWLS-178 1.35 2.39 1.70
1.98 ± 0.08 GTS-IWSS-198 GTS-IWMS-198 GTS-IWLS-198 1.50 2.77 1.91
2.39 ± 0.10 GTS-IWSS-239 GTS-IWMS-239 GTS-IWLS-239 1.78 3.18 2.29
2.62 ± 0.10 GTS-IWSS-262 GTS-IWMS-262 GTS-IWLS-262 1.96 3.58 2.51
2.77 ± .0.10 GTS-IWSS-277 GTS-IWMS-277 GTS-IWLS-277 2.08 3.96 2.67
3.18 ± 0.10 GTS-IWSS-318 GTS-IWMS-318 GTS-IWLS-318 2.39 4.34 3.07
3.53 ± 0.13 GTS-IWSS-353 GTS-IWMS-353 GTS-IWLS-353 2.64 4.75 3.40
3.58 ± 0.13 GTS-IWSS-358 GTS-IWMS-358 GTS-IWLS-358 2.67 4.75 3.45
4.37 ± 0.13 GTS-IWSS-437 GTS-IWMS-437 GTS-IWLS-437 3.25 5.94 4.19
4.75 ± 0.15 GTS-IWSS-475 GTS-IWMS-475 GTS-IWLS-475 3.56 6.35 4.60
6.35 ± 0.18 GTS-IWSS-635 GTS-IWMS-635 GTS-IWLS-635 4.70 8.71 6.10
7.92 ± 0.23 GTS-IWSS-792 GTS-IWMS-792 GTS-IWLS-792 5.94 10.72 7.62
9.53 ± 0.28 GTS-IWSS-953 GTS-IWMS-953 GTS-IWLS-953 7.11 12.70 9.25
12.70 ± 0.38 - GTS-IWMS-1270 GTS- 9.53 16.66 12.32
IWLS-1270
Les joints de dureté moyenne et dureté faible sont livrés en standard avec une âme sauf contre-indication (cf. option).
* Toutes les duretés standards sont livrées sans âme. **Ces dimensions ne peuvent pas être commandées avec une âme.
