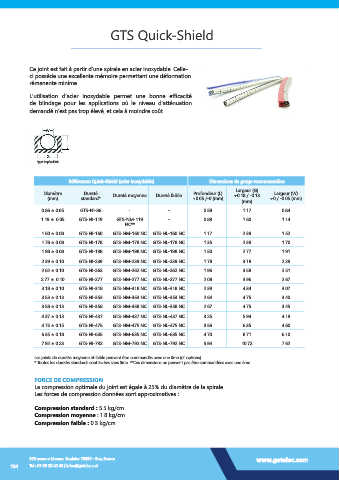

P. 132
GTS Quick-Shield
Ce joint est fait à partir d’une spirale en acier inoxydable. Celle-
ci possède une excellente mémoire permettant une déformation
rémanente minime.
L’utilisation d’acier inoxydable permet une bonne efficacité
de blindage pour les applications où le niveau d’atténuation
demandé n’est pas trop élevé, et cela à moindre coût.
type trapézoïdale
Références Quick-Shield (acier inoxydable) Dimensions de gorge recommandées
Largeur (G)
Diamètre Dureté Dureté moyenne Dureté faible Profondeur (L) +0.18 / -0.13 Largeur (W)
(mm) standard* +0.05 /-0 (mm) +0 / -0.05 (mm)
(mm)
0.86 ± 0.05 GTS-NI-86 - - 0.58 1.17 0.84
1.19 ± .0.05 GTS-NI-119 GTS-NM-119 - 0.89 1.60 1.14
NC**
1.60 ± 0.08 GTS-NI-160 GTS-NM-160 NC GTS-NL-160 NC 1.17 2.39 1.52
1.78 ± 0.08 GTS-NI-178 GTS-NM-178 NC GTS-NL-178 NC 1.35 2.39 1.70
1.98 ± 0.08 GTS-NI-198 GTS-NM-198 NC GTS-NL-198 NC 1.50 2.77 1.91
2.39 ± 0.10 GTS-NI-239 GTS-NM-239 NC GTS-NL-239 NC 1.78 3.18 2.29
2.62 ± 0.10 GTS-NI-262 GTS-NM-262 NC GTS-NL-262 NC 1.96 3.58 2.51
2.77 ± .0.10 GTS-NI-277 GTS-NM-277 NC GTS-NL-277 NC 2.08 3.96 2.67
3.18 ± 0.10 GTS-NI-318 GTS-NM-318 NC GTS-NL-318 NC 2.39 4.34 3.07
3.53 ± 0.13 GTS-NI-353 GTS-NM-353 NC GTS-NL-353 NC 2.64 4.75 3.40
3.58 ± 0.13 GTS-NI-358 GTS-NM-358 NC GTS-NL-358 NC 2.67 4.75 3.45
4.37 ± 0.13 GTS-NI-437 GTS-NM-437 NC GTS-NL-437 NC 3.25 5.94 4.19
4.75 ± 0.15 GTS-NI-475 GTS-NM-475 NC GTS-NL-475 NC 3.56 6.35 4.60
6.35 ± 0.18 GTS-NI-635 GTS-NM-635 NC GTS-NL-635 NC 4.70 8.71 6.10
7.92 ± 0.23 GTS-NI-792 GTS-NM-792 NC GTS-NL-792 NC 5.94 10.72 7.62
Les joints de duretés moyenne et faible peuvent être commandés avec une âme (cf. options).
* Toutes les duretés standards sont livrées sans âme. **Ces dimensions ne peuvent pas être commandées avec une âme.
FORCE DE COMPRESSION
La compression optimale du joint est égale à 25% du diamètre de la spirale.
Les forces de compression données sont approximatives :
Compression standard : 5.5 kg/cm
Compression moyenne : 1.8 kg/cm
Compression faible : 0.3 kg/cm
