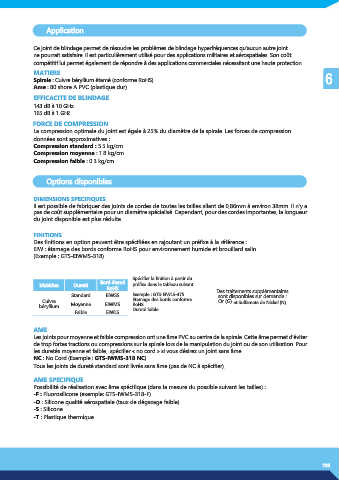

Application

Ce joint de blindage permet de résoudre les problèmes de blindage hyperfréquences qu’aucun autre joint
ne pourrait satisfaire. Il est particulièrement utilisé pour des applications militaires et aérospatiales. Son coût
compétitif lui permet également de répondre à des applications commerciales nécessitant une haute protection.
MATIERE
Spirale : Cuivre béryllium étamé (conforme RoHS). 6
Ame : 80 shore A PVC (plastique dur).
EFFICACITE DE BLINDAGE
143 dB à 10 GHz
165 dB à 1 GHz
FORCE DE COMPRESSION
La compression optimale du joint est égale à 25% du diamètre de la spirale. Les forces de compression
données sont approximatives :
Compression standard : 5.5 kg/cm
Compression moyenne : 1.8 kg/cm
Compression faible : 0.3 kg/cm

Options disponibles

DIMENSIONS SPECIFIQUES
Il est possible de fabriquer des joints de cordes de toutes les tailles allant de 0,86mm à environ 38mm. Il n’y a
pas de coût supplémentaire pour un diamètre spécialisé. Cependant, pour des cordes importantes, la longueur
du joint disponible est plus réduite.

FINITIONS
Des finitions en option peuvent être spécifiées en rajoutant un préfixe à la référence :
EIW : étamage des bords conforme RoHS pour environnement humide et brouillard salin
(Exemple : GTS-EIWMS-318).

Spécifier la finition à partir du
Matériau Dureté Bord étamé préfixe dans le tableau suivant.
RoHS
Standard EIWSS Exemple : GTS-EIWLS-475 Des traitements supplémentaires
sont disponibles sur demande :
Cuivre Etamage des bords conforme Or (G) et Sulfamate de Nickel (N).
béryllium Moyenne EIWMS RoHS
Faible EIWLS Dureté faible

AME
Les joints pour moyenne et faible compression ont une âme PVC au centre de la spirale. Cette âme permet d’éviter
de trop fortes tractions ou compressions sur la spirale lors de la manipulation du joint ou de son utilisation. Pour
les duretés moyenne et faible, spécifier « no cord » si vous désirez un joint sans âme.
NC : No Cord (Exemple : GTS-IWMS-318 NC).
Tous les joints de dureté standard sont livrés sans âme (pas de NC à spécifier).

AME SPECIFIQUE
Possibilité de réalisation avec âme spécifique (dans la mesure du possible suivant les tailles) :
-F : Fluorosilicone (exemple: GTS-IWMS-318-F)
-O : Silicone qualité aérospatiale (taux de dégazage faible)
-S : Silicone
-T : Plastique thermique
