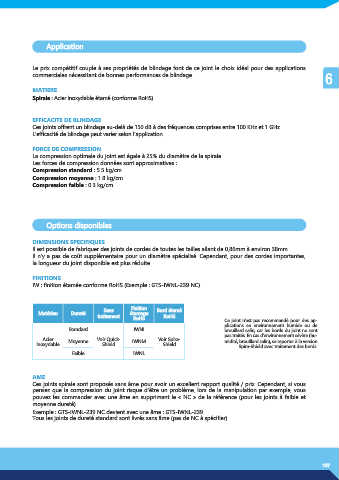

Application

Le prix compétitif couple à ses propriétés de blindage font de ce joint le choix idéal pour des applications
6
commerciales nécessitant de bonnes performances de blindage.

MATIERE
Spirale : Acier inoxydable étamé (conforme RoHS).

EFFICACITE DE BLINDAGE
Ces joints offrent un blindage au-delà de 150 dB à des fréquences comprises entre 100 KHz et 1 GHz.
L’efficacité de blindage peut varier selon l’application.

FORCE DE COMPRESSION
La compression optimale du joint est égale à 25% du diamètre de la spirale.
Les forces de compression données sont approximatives :
Compression standard : 5.5 kg/cm
Compression moyenne : 1.8 kg/cm
Compression faible : 0.3 kg/cm

Options disponibles

DIMENSIONS SPECIFIQUES
Il est possible de fabriquer des joints de cordes de toutes les tailles allant de 0,86mm à environ 38mm.
Il n’y a pas de coût supplémentaire pour un diamètre spécialisé. Cependant, pour des cordes importantes,
la longueur du joint disponible est plus réduite.

FINITIONS
IW : finition étamée conforme RoHS (Exemple : GTS-IWNL-239 NC).

Finition
Matériau Dureté Sans étamage Bord étamé
traitement RoHS RoHS Ce joint n’est pas recommandé pour des ap-
plications en environnement humide ou de
Standard IWNI brouillard salin, car les bords du joint ne sont
pas traités. En cas d’environnement sévère (hu-
Acier Voir Quick- Voir Spira- midité, brouillard salin), se reporter à la version
inoxydable Moyenne Shield IWNM Shield Spira-Shield avec traitement des bords.
Faible IWNL

AME
Ces joints spirale sont proposés sans âme pour avoir un excellent rapport qualité / prix. Cependant, si vous
pensez que la compression du joint risque d’être un problème, lors de la manipulation par exemple, vous
pouvez les commander avec une âme en supprimant le « NC » de la référence (pour les joints à faible et
moyenne dureté).
Exemple : GTS-IWNL-239 NC devient avec une âme : GTS-IWNL-239.
Tous les joints de dureté standard sont livrés sans âme (pas de NC à spécifier).
