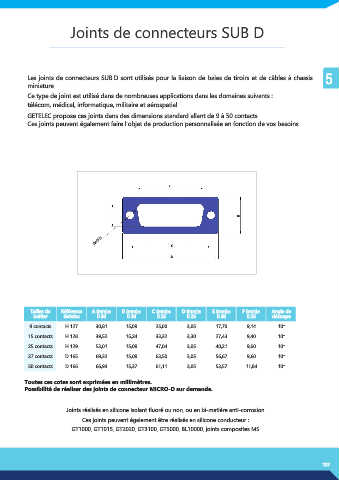

Joints de connecteurs SUB D

Les joints de connecteurs SUB D sont utilisés pour la liaison de baies de tiroirs et de câbles à chassis 5
miniature.
Ce type de joint est utilisé dans de nombreuses applications dans les domaines suivants :
télécom, médical, informatique, militaire et aérospatial.
GETELEC propose ces joints dans des dimensions standard allant de 9 à 50 contacts.
Ces joints peuvent également faire l’objet de production personnalisée en fonction de vos besoins.

B

2x O D C

A

Tailles de Référence A (mm)± B (mm)± C (mm)± D (mm)± E (mm)± F (mm)± Angle de
boitier Getelec 0.38 0.38 0.25 0.25 0.38 0.25 découpe
9 contacts H 127 30,81 15,09 25,00 3,05 17,70 9,14 10°
15 contacts H 128 39,52 15,24 33,32 3,30 27,43 9,40 10°
25 contacts H 129 53,01 15,09 47,04 3,05 40,21 9,60 10°
37 contacts D 165 69,32 15,09 63,50 3,05 56,67 9,60 10°

50 contacts D 166 66,93 15,37 61,11 3,05 53,57 11,84 10°

Toutes ces cotes sont exprimées en millimètres.
Possibilité de réaliser des joints de connecteur MICRO-D sur demande.

Joints réalisés en silicone isolant fluoré ou non, ou en bi-matière anti-corrosion
Ces joints peuvent également être réalisés en silicone conducteur :
GT1000, GT1015, GT2020, GT3100, GT5000, BL10000, joints composites MS
