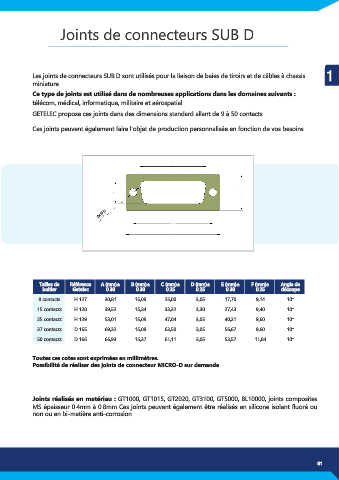

Joints de connecteurs SUB D









            Les joints de connecteurs SUB D sont utilisés pour la liaison de baies de tiroirs et de câbles à chassis   1
            miniature.

            Ce type de joints est utilisé dans de nombreuses applications dans les domaines suivants :
            télécom, médical, informatique, militaire et aérospatial.
            GETELEC propose ces joints dans des dimensions standard allant de 9 à 50 contacts.

            Ces joints peuvent également faire l’objet de production personnalisée en fonction de vos besoins.

















                                   2x Ø D














               Tailles de   Référence   A (mm)±   B (mm)±   C (mm)±   D (mm)±   E (mm)±   F (mm)±   Angle de
                boitier   Getelec     0.38       0.38      0.25       0.25      0.38       0.25    découpe
              9 contacts   H 127      30,81     15,09      25,00      3,05      17,70      9,14      10°
              15 contacts  H 128      39,52     15,24      33,32      3,30      27,43      9,40      10°
              25 contacts  H 129      53,01     15,09      47,04      3,05      40,21      9,60      10°
              37 contacts  D 165      69,32     15,09      63,50      3,05      56,67      9,60      10°

              50 contacts  D 166      66,93     15,37      61,11      3,05      53,57     11,84      10°


            Toutes ces cotes sont exprimées en millimètres.
            Possibilité de réaliser des joints de connecteur MICRO-D sur demande





            Joints réalisés en matériau : GT1000, GT1015, GT2020, GT3100, GT5000, BL10000, joints composites
            MS épaisseur 0.4mm à 0.8mm Ces joints peuvent également être réalisés en silicone isolant fluoré ou
            non ou en bi-matière anti-corrosion.
