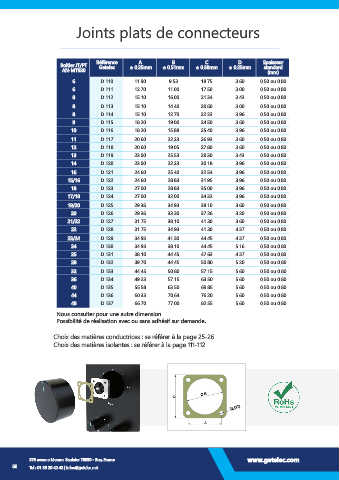

P. 56

Joints plats de connecteurs






                                   Référence     A           B           C          D        Epaisseur
                      Boîtier JT/PT  Getelec   ± 0.25mm   ± 0.51mm   ± 0.38mm    ± 0.25mm    standard
                       AN-MT930                                                                (mm)
                          6         D 110       11.90       9.53       18.75       3.60     0.50 ou 0.80
                          6         D 111       12.70       11.00      17.50       3.00     0.50 ou 0.80
                          8         D 112       15.10       16.00      21.34       3.43     0.50 ou 0.80
                          8         D 113       15.10       14.40      20.60       3.00     0.50 ou 0.80
                          8         D 114       15.10       12.70      22.23       3.96     0.50 ou 0.80
                          9         D 115       18.20       19.00      24.50       3.60     0.50 ou 0.80
                          10        D 116       18.20       15.88      25.40       3.96     0.50 ou 0.80
                          11        D 117       20.60       22.23      26.93       3.60     0.50 ou 0.80
                          12        D 118       20.60       19.05      27.80       3.60     0.50 ou 0.80
                          13        D 119       23.00       25.53      29.30       3.43     0.50 ou 0.80
                          14        D 120       23.00       22.23      30.18       3.96     0.50 ou 0.80
                          16        D 121       24.60       25.40      32.54       3.96     0.50 ou 0.80
                         15/16      D 122       24.60       28.83      31.95       3.96     0.50 ou 0.80
                          18        D 123       27.00       28.83      35.00       3.96     0.50 ou 0.80
                         17/18      D 124       27.00       32.00      34.32       3.96     0.50 ou 0.80
                         19/20      D 125       29.36       34.93      38.10       3.60     0.50 ou 0.80
                          20        D 126       29.36       33.30      37.26       3.20     0.50 ou 0.80
                         21/22      D 127       31.75       38.10      41.30       3.60     0.50 ou 0.80
                          22        D 128       31.75       34.93      41.30       4.37     0.50 ou 0.80
                         23/24      D 129       34.93       41.30      44.45       4.37     0.50 ou 0.80
                          24        D 130       34.93       38.10      44.45       5.16     0.50 ou 0.80
                          25        D 131       38.10       44.45      47.63       4.37     0.50 ou 0.80
                          28        D 132       39.70       44.45      50.80       5.20     0.50 ou 0.80
                          32        D 133       44.45       50.80      57.15       5.60     0.50 ou 0.80
                          36        D 134       49.23       57.15      63.50       5.60     0.50 ou 0.80
                          40        D 135       55.58       63.50      69.85       5.60     0.50 ou 0.80
                          44        D 136       60.33       70.64      76.20       5.60     0.50 ou 0.80
                          48        D 137       66.70       77.00      82.55       5.60     0.50 ou 0.80
                     Nous consulter pour une autre dimension.
                     Possibilité de réalisation avec ou sans adhésif sur demande.

                    Choix des matières conductrices : se référer à la page 25-26
                    Choix des matières isolantes : se référer à la page 111-112










                                                                       O B
                                                              C
                                                                                  4x O D


                                                                        A
