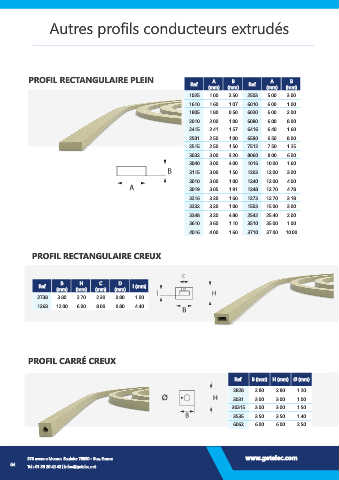

Page 52 - GETELEC - Catalogue france

Autres profils conducteurs extrudés

PROFIL RECTANGULAIRE PLEIN A B A B
Ref. (mm) (mm) Ref. (mm) (mm)
1025 1.00 2.50 2503 5.00 3.00
1610 1.60 1.07 6010 6.00 1.00
1805 1.80 0.50 6020 6.00 2.00
2010 2.00 1.00 6080 6.00 8.00
2415 2.41 1.57 6416 6.40 1.60
2501 2.50 1.00 6580 6.50 8.00
2515 2.50 1.50 7512 7.50 1.25
3032 3.00 3.20 8060 8.00 6.00
3040 3.00 4.00 1016 10.00 1.60
3115 3.00 1.50 1203 12.00 3.00
3010 3.00 1.00 1240 12.00 4.00
3019 3.05 1.91 1248 12.70 4.78
3216 3.20 1.60 1273 12.70 3.18
3232 3.20 1.00 1503 15.00 3.00
3248 3.20 4.80 2542 25.40 2.00
3610 3.60 1.10 3510 35.00 1.00
4016 4.00 1.60 3710 37.00 10.00

PROFIL RECTANGULAIRE CREUX

Ref. B H C D I (mm)
(mm) (mm) (mm) (mm)
2738 3.80 2.70 2.30 0.80 1.00
1268 12.00 6.00 8.00 0.80 4.40

PROFIL CARRÉ CREUX

Ref. B (mm) H (mm) Ø (mm)

2828 2.80 2.80 1.20
3031 3.00 3.00 1.00
30315 3.00 3.00 1.50
3535 3.50 3.50 1.40
6062 6.00 6.00 2.50
