P. 47

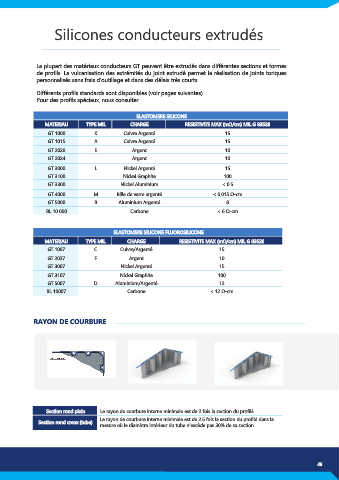

Silicones conducteurs extrudés
La plupart des matériaux conducteurs GT peuvent être extrudés dans différentes sections et formes
de profils. La vulcanisation des extrémités du joint extrudé permet la réalisation de joints toriques
personnalisés sans frais d’outillage et dans des délais très courts.
Différents profils standards sont disponibles (voir pages suivantes).
Pour des profils spéciaux, nous consulter.
ELASTOMERE SILICONE
MATERIAU TYPE MIL CHARGE RESISTIVITE MAX (mΩ/cm) MIL G 83528
GT 1000 K Cuivre Argenté 15
GT 1015 A Cuivre Argenté 15
GT 2020 E Argent 10
GT 2024 Argent 10
GT 3000 L Nickel Argenté 15
GT 3100 Nickel Graphite 100
GT 3300 Nickel Aluminium < 0.5
GT 4000 M Bille de verre argenté < 0.015 Ω-cm
GT 5000 B Aluminium Argenté 8
BL 10 000 Carbone < 6 Ω-cm
ELASTOMERE SILICONE FLUOROSILICONE
MATERIAU TYPE MIL CHARGE RESISTIVITE MAX (mΩ/cm) MIL G 83528
GT 1007 C Cuivre/Argenté 15
GT 2027 F Argent 10
GT 3007 Nickel Argenté 15
GT 3107 Nickel Graphite 100
GT 5007 D Aluminium/Argenté 12
BL 10007 Carbone < 12 Ω-cm
RAYON DE COURBURE
Section rond plein Le rayon de courbure interne minimale est de 2 fois la section du profilé
Le rayon de courbure interne minimale est de 2.5 fois la section du profilé dans la
Section rond creux (tube)
mesure où le diamètre intérieur du tube n’excède pas 30% de sa section.
