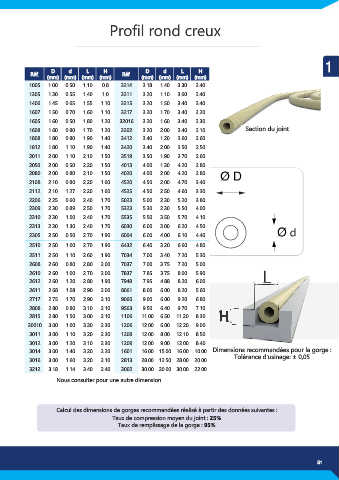

Profil rond creux

1
H
L
H
D
d
d
D
L
Réf. (mm) (mm) (mm) (mm) Réf. (mm) (mm) (mm) (mm)
1005 1.00 0.50 1.10 0.8 3214 3.18 1.40 3.30 2.40
1305 1.30 0.55 1.40 1.0 3211 3.20 1.10 3.60 2.40
1406 1.45 0.65 1.55 1.10 3215 3.20 1.50 3.40 2.40
1607 1.50 0.70 1.60 1.10 3217 3.20 1.70 3.40 2.20
1605 1.60 0.50 1.80 1.20 32016 3.20 1.60 3.40 2.30
1608 1.60 0.80 1.70 1.20 3202 3.20 2.00 3.40 2.10 Section du joint
1808 1.80 0.80 1.90 1.40 3412 3.40 1.20 3.60 2.60
1812 1.80 1.10 1.90 1.40 3420 3.40 2.00 3.50 2.50
2011 2.00 1.10 2.10 1.50 3519 3.50 1.90 3.70 2.60
2050 2.00 0.50 2.20 1.50 4013 4.00 1.30 4.20 2.80
2080 2.00 0.80 2.10 1.50 4020 4.00 2.00 4.20 2.80
2108 2.10 0.80 2.20 1.60 4520 4.50 2.00 4.70 3.40
2112 2.10 1.27 2.20 1.60 4525 4.50 2.50 4.60 3.30
2206 2.25 0.60 2.40 1.70 5023 5.00 2.30 5.20 3.80
2309 2.30 0.89 2.50 1.70 5323 5.30 2.30 5.50 4.00
2310 2.30 1.00 2.40 1.70 5535 5.50 3.50 5.70 4.10
2313 2.30 1.30 2.40 1.70 6030 6.00 3.00 6.20 4.50
2305 2.50 0.50 2.70 1.90 6004 6.00 4.00 6.10 4.40
2510 2.50 1.00 2.70 1.90 6432 6.40 3.20 6.60 4.80
2511 2.50 1.10 2.60 1.90 7034 7.00 3.40 7.20 5.30
2608 2.60 0.80 2.80 2.00 7037 7.00 3.75 7.20 5.00
2610 2.60 1.00 2.70 2.00 7837 7.85 3.75 8.00 5.90
2612 2.60 1.20 2.80 1.90 7949 7.95 4.88 8.20 6.00
2611 2.68 1.08 2.90 2.00 8061 8.00 6.00 8.20 5.60
2717 2.75 1.70 2.90 2.10 9060 9.00 6.00 9.20 6.80
2808 2.80 0.80 3.10 2.10 9563 9.50 6.40 9.70 7.10
2815 2.80 1.50 3.00 2.10 1106 11.00 6.50 11.20 8.30
30010 3.00 1.00 3.30 2.30 1206 12.00 6.00 12.20 9.00
3011 3.00 1.10 3.20 2.30 1208 12.00 8.00 12.10 8.50
3012 3.00 1.20 3.10 2.30 1209 12.00 9.00 12.00 8.40
3014 3.00 1.40 3.20 2.20 1601 16.00 15.00 16.00 10.00 Dimensions recommandées pour la gorge :
3016 3.00 1.60 3.20 2.10 2813 28.00 12.50 28.00 20.00 Tolérance d’usinage: ± 0,05
3212 3.18 1.14 3.40 2.40 3002 30.00 20.00 30.00 22.00
Nous consulter pour une autre dimension.

Calcul des dimensions de gorges recommandées réalisé à partir des données suivantes :
Taux de compression moyen du joint : 25%
Taux de remplissage de la gorge : 95%

51
