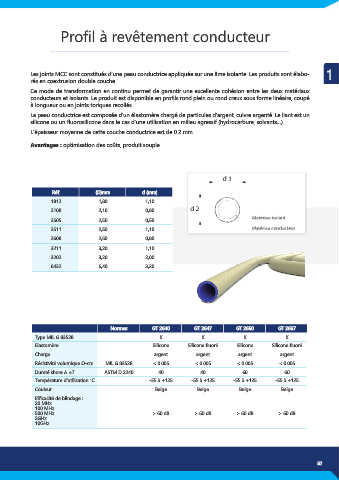

Profil à revêtement conducteur

Les joints MCC sont constitués d’une peau conductrice appliquée sur une âme isolante. Les produits sont élabo- 1
rés en coextrusion double couche.
Ce mode de transformation en continu permet de garantir une excellente cohésion entre les deux matériaux
conducteurs et isolants. Le produit est disponible en profils rond plein ou rond creux sous forme linéaire, coupé
à longueur ou en joints toriques recollés.
La peau conductrice est composée d’un élastomère chargé de particules d’argent, cuivre argenté. Le liant est un
silicone ou un fluorosilicone dans le cas d’une utilisation en milieu agressif (hydrocarbure, solvants…).
L’épaisseur moyenne de cette couche conductrice est de 0.2 mm.

Avantages : optimisation des coûts, produit souple.

Réf. (D)mm d (mm)

1812 1,80 1,10
2108 2,10 0,80
2505 2,50 0,50
2511 2,50 1,10
2608 2,60 0,80
3211 3,20 1,10
3202 3,20 2,00
6432 6,40 3,20

Normes GT 2640 GT 2647 GT 2660 GT 2667
Type MIL G 83528 K K K K
Elastomère Silicone Silicone fluoré Silicone Silicone fluoré
Charge argent argent argent argent
Résistivité volumique Ω-cm MIL G 83528 < 0.005 < 0.005 < 0.005 < 0.005
Dureté shore A ±7 ASTM D 2240 40 40 60 60
Température d’utilisation °C -55 à +125 -55 à +125 -55 à +125 -55 à +125
Couleur Beige Beige Beige Beige
Efficacité de blindage :
20 MHz
100 MHz
500 MHz > 60 dB > 60 dB > 60 dB > 60 dB
2GHz
10GHz
