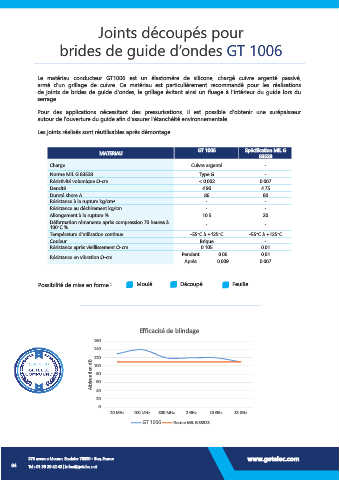

Joints découpés pour


                      brides de guide d’ondes GT 1006





              Le  matériau  conducteur  GT1006  est  un  élastomère  de  silicone,  chargé  cuivre  argenté  passivé,
              armé d’un grillage de cuivre. Ce matériau est particulièrement recommandé pour les  réalisations
              de joints de brides de guide d’ondes, le grillage évitant ainsi un fluage à l’intérieur du guide lors du
              serrage.

              Pour  des applications  nécessitant  des pressurisations, il est possible d’obtenir  une  surépaisseur
              autour de l’ouverture du guide afin d’assurer l’étanchéité environnementale.

              Les joints réalisés sont réutilisables après démontage.



                                    MATERIAU                          GT 1006          Spécification MIL G
                                                                                            83528
                  Charge                                            Cuivre argenté            -

                  Norme MIL G 83528                                    Type G                 -
                  Résistivité volumique Ω-cm                           < 0.002              0.007
                  Densité                                               4.90                 4.75
                  Dureté shore A                                         86                  80
                  Résistance à la rupture kg/cm²                         -                    -
                  Résistance au déchirement kg/cm                        -                    -
                  Allongement à la rupture %                            10.5                 20
                  Déformation rémanente après compression 70 heures à
                  100°C %                                                -                    -
                  Température d’utilisation continue                -55°C à +125°C      -55°C à +125°C
                  Couleur                                              Brique                 -
                  Résistance après vieillissement Ω-cm                 0.105                 0.01
                                                                 Pendant      0.06           0.01
                  Résistance en vibration Ω-cm
                                                                  Après      0.009          0.007


              Possibilité de mise en forme :     Moulé          Découpé           Feuille









                                                  Efficacité de blindage
                                  160
                                  140
                                  120
                                 Atténuation dB  80
                                  100

                                   60
                                   40
                                   20
                                    0
                                        20 MHz  100 MHz  500 MHz  2 GHz    10 GHz  18 GHz
                                                   GT 1006    Norme MIL G 83528
                                                   GT1000
