P. 65

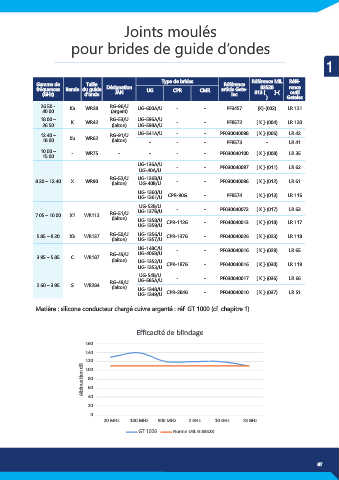

Joints moulés


                          pour brides de guide d’ondes



                                                                                                                   1



              Gamme de         Taille                     Type de brides       Référence   Référence MIL   Réfé-
              fréquences  Bande du guide   Désignation   UG   CPR      CMR     article Gete-  83528   rence
                (GHz)          d’onde    JAN                                      lec     013 [       ]-(       outil
                                                                                              )       Getelec
               26.50 -                  RG-96/U
                40.00    Ka    WR28     (argent)  UG-600A/U    -        -       PF3457     [K]-(002)  LR 121
               18.00 –    K    WR42     RG-53/U   UG-596A/U    -        -       PF8572     [ K ]-(004)  LR 120
                26.50                   (laiton)  UG-598A/U
               12.40 –   Ku    WR62     RG-91/U   UG-541A/U    -        -     PF030040098  [ K ]-(006)  LR 42
                18.00                   (laiton)     -         -        -       PF8573        -       LR 41
               10.00 –
                15.00     -    WR75       -          -         -        -     PF030040100  [ K ]-(008)  LR 35
                                                 UG-136A/U     -        -     PF030040097  [ K ]-(011)  LR 62
                                                  UG-40A/U

             8.20 – 12.40  X   WR90     RG-52/U   UG-136B/U    -        -     PF030040096  [ K ]-(012)  LR 61
                                        (laiton)  UG-40B/U
                                                 UG-1360/U
                                                 UG-1361/U  CPR-90G     -       PF8574     [ K ]-(013)  LR 116
                                                  UG-52B/U     -        -     PF030040072  [ K ]-(017)  LR 63
             7.05 – 10.00  X1  WR112    RG-51/U   UG-137B/U
                                        (laiton)
                                                 UG-1358/U
                                                 UG-1359/U  CPR-112G    -     PF040040013  [ K ]-(018)  LR 117
              5.85 – 8.20  Xb  WR137    RG-50/U   UG-1356/U   CPR-137G  -     PF040040026  [ K ]-(023)  LR 118
                                        (laiton)  UG-1357/U
                                                 UG-148C/U     -        -     PF030040016  [ K ]-(029)  LR 65
                                        RG-49/U   UG-406B/U
              3.95 – 5.85  C  WR187     (laiton)  UG-1352/U
                                                 UG-1353/U  CPR-187G    -     PF040040016  [ K ]-(030)  LR 119
                                                  UG-54B/U     -        -     PF030040017  [ K ]-(036)  LR 66
              2.60 – 3.95  S  WR284     RG-48/U   UG-585A/U
                                        (laiton)  UG-1348/U
                                                 UG-1349/U  CPR-284G    -     PF040040010  [ K ]-(037)  LR 51

             Matière : silicone conducteur chargé cuivre argenté : réf. GT 1000 (cf. chapitre 1)



                                                Efficacité de blindage
                               160
                               140
                               120
                              Atténuation dB  80
                               100

                                60
                                40
                                20
                                0
                                     20 MHz   100 MHz   500 MHz    2 GHz    10 GHz    18 GHz
                                                 GT 1006      Norme MIL G 83528
                                                 GT1000
