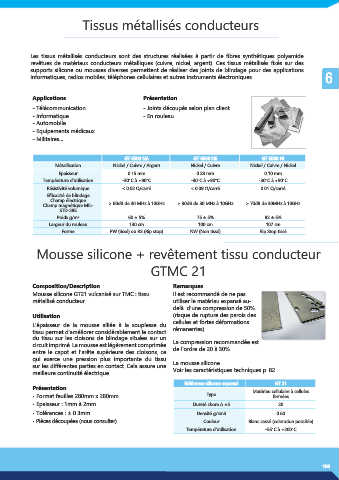

Tissus métallisés conducteurs

Les tissus métallisés conducteurs sont des structures réalisées à partir de fibres synthétiques polyamide
revêtues de matériaux conducteurs métalliques (cuivre, nickel, argent). Ces tissus métallisés fixés sur des
supports silicone ou mousses diverses permettent de réaliser des joints de blindage pour des applications
informatiques, radios mobiles, téléphones cellulaires et autres instruments électroniques. 6

Applications Présentation
- Télécommunication - Joints découpés selon plan client
- Informatique - En rouleau
- Automobile
- Equipements médicaux
- Militaires…

GT 6500 NA GT 6500 NE GT 6500 NI
Métallisation Nickel / Cuivre / Argent Nickel / Cuivre Nickel / Cuivre / Nickel
Epaisseur 0.15 mm 0.28 mm 0.10 mm
Température d’utilisation -30°C à +90°C -30°C à +90°C -30°C à +90°C
Résistivité volumique < 0.02 Ω/carré < 0.09 Ω/carré 0.01 Ω/carré
Efficacité de blindage
Champ électrique > 80dB de 30 MHz à 10GHz > 90dB de 30 MHz à 10GHz > 70dB de 30MHz à 10GHz
Champ magnétique MIL-
STD-285
Poids g/m² 60 ± 5% 75 ± 5% 82 ± 5%
Largeur du rouleau 130 cm 100 cm 107 cm
Forme PW (tissé) ou RS (Rip stop) NW (Non tissé) Rip Stop tissé

Mousse silicone + revêtement tissu conducteur

GTMC 21

Composition/Description Remarques
Mousse silicone GT21 vulcanisé sur TMC : tissu Il est recommandé de ne pas
métallisé conducteur. utiliser le matériau expansé au-
delà d’une compression de 50%
Utilisation (risque de rupture des parois des
L’épaisseur de la mousse alliée à la souplesse du cellules et fortes déformations
tissu permet d’améliorer considérablement le contact rémanentes).
du tissu sur les cloisons de blindage situées sur un
circuit imprimé. La mousse est légèrement comprimée La compression recommandée est
entre le capot et l’arête supérieure des cloisons, ce de l’ordre de 20 à 30%.
qui exerce une pression plus importante du tissu
sur les différentes parties en contact. Cela assure une La mousse silicone
meilleure continuité électrique. Voir les caractéristiques techniques p. 82
Référence silicone expansé GT 21
Présentation Matériau cellulaire à cellules
• Format feuilles 280mm x 280mm Type fermées
• Epaisseur : 1mm à 2mm Dureté shore A ±5 20
• Tolérances : ± 0.3mm Densité g/cm3 0.60
• Pièces découpées (nous consulter) Couleur Blanc cassé (coloration possible)
Température d’utilisation -55°C à +200°C
