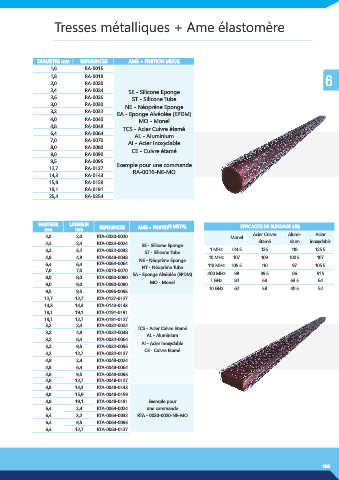

Page 163 - GETELEC - Catalogue france

Tresses métalliques + Ame élastomère

DIAMETRE mm REFERENCES AME + FINITION METAL
1,6 RA-0016
1,8 RA-0018
2,0 RA-0020 6
2,4 RA-0024 SE - Silicone Eponge
2,6 RA-0026 ST - Silicone Tube
3,0 RA-0030 NE - Néoprène Eponge
3,2 RA-0032 EA - Eponge Alvéolée (EPDM)
4,0 RA-0040 MO - Monel
4,8 RA-0048 TCS - Acier Cuivre étamé
6,4 RA-0064
7,0 RA-0070 AL - Aluminium
8,0 RA-0080 AI - Acier Inoxydable
9,0 RA-0090 CE - Cuivre étamé
9,5 RA-0095
12,7 RA-0127 Exemple pour une commande
14,3 RA-0143 RA-0016-NE-MO
15,9 RA-0159
19,1 RA-0191
25,4 RA-0254

HAUTEUR LARGEUR
mm mm REFERENCES AME + FINITION METAL EFFICACITE DE BLINDAGE (dB)
2,0 2,0 RTA-0020-0020 Monel Acier Cuivre Alumi- Acier
2,4 2,4 RTA-0024-0024 SE - Silicone Eponge étamé nium inoxydable
3,2 3,2 RTA-0032-0032 ST - Silicone Tube 1 MHz 124.5 125 118 125.5
4,8 4,8 RTA-0048-0048 NE - Néoprène Eponge 10 MHz 107 109 100.5 107
6,4 6,4 RTA-0064-0064 NT - Néoprène Tube 110 MHz 105.5 110 97 105.5
7,0 7,0 RTA-0070-0070 400 MHz 98 99.5 86 91.5
8,0 8,0 RTA-0080-0080 EA - Eponge Alvéolée (EPDM) 1 GHz 82 63 63.5 64
9,0 9,0 RTA-0090-0090 MO - Monel
9,5 9,5 RTA-0095-0095 10 GHz 62 58 40.5 52
12,7 12,7 RTA-0127-0127
14,3 14,3 RTA-0143-0143
19,1 19,1 RTA-0191-0191
19,1 12,7 RTA-0191-0127
3,2 2,4 RTA-0032-0024 TCS - Acier Cuivre Etamé
3,2 4,8 RTA-0032-0048 AL - Aluminium
3,2 6,4 RTA-0032-0064
3,2 9,5 RTA-0032-0095 AI - Acier Inoxydable
3,2 12,7 RTA-0032-0127 CE - Cuivre Etamé
4,8 2,4 RTA-0048-0024
4,8 6,4 RTA-0048-0064
4,8 9,5 RTA-0048-0095
4,8 12,7 RTA-0048-0127
4,8 14,3 RTA-0048-0143
4,8 15,9 RTA-0048-0159
4,8 19,1 RTA-0048-0191 Exemple pour
6,4 2,4 RTA-0064-0024 une commande
6,4 3,2 RTA-0064-0032 RTA - 0020-0020-NE-MO
6,4 9,5 RTA-0064-0095
6,4 12,7 RTA-0064-0127
