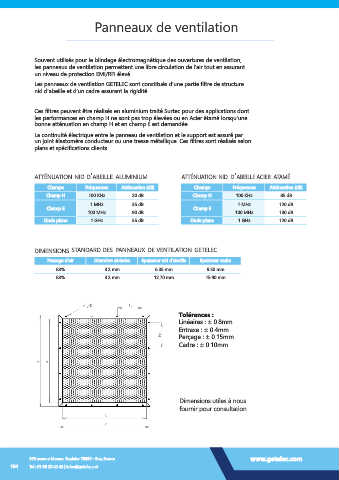

Panneaux de ventilation

Souvent utilisés pour le blindage électromagnétique des ouvertures de ventilation,
les panneaux de ventilation permettent une libre circulation de l’air tout en assurant
un niveau de protection EMI/RFI élevé.

Les panneaux de ventilation GETELEC sont constitués d’une partie filtre de structure
nid d’abeille et d’un cadre assurant la rigidité.

Ces filtres peuvent être réalisés en aluminium traité Surtec pour des applications dont
les performances en champ H ne sont pas trop élevées ou en Acier étamé lorsqu’une
bonne atténuation en champ H et en champ E est demandée.

La continuité électrique entre le panneau de ventilation et le support est assuré par
un joint élastomère conducteur ou une tresse métallique. Ces filtres sont réalisés selon
plans et spécifications clients.

atténuation nid d’abeille aluminium atténuation nid d’abeille acier atamé
Champs Fréquences Atténuation (dB) Champs Fréquences Atténuation (dB)
Champ H 100 KHz 20 dB Champ H 100 KHz 85 dB
1 MHz 35 dB 1 MHz 120 dB
Champ E Champ E
100 MHz 90 dB 100 MHz 130 dB
Onde plane 1 GHz 55 dB Onde plane 1 GHz 120 dB

dimensions standard des panneaux de ventilation getelec
Passage d’air Diamètre alvéoles Epaisseur nid d’abeille Epaisseur cadre
83% 3.2 mm 6.35 mm 9.50 mm
83% 3.2 mm 12.70 mm 15.90 mm

Tolérances :
Linéaires : ± 0.8mm
Entraxe : ± 0.4mm
Perçage : ± 0.15mm
Cadre : ± 0.10mm

Dimensions utiles à nous
fournir pour consultation
