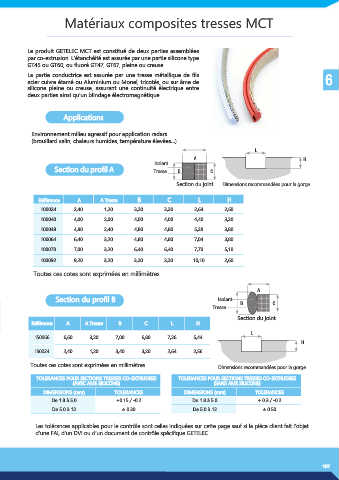

Matériaux composites tresses MCT

Le produit GETELEC MCT est constitué de deux parties assemblées
par co-extrusion. L’étanchéité est assurée par une partie silicone type
GT45 ou GT60, ou fluoré GT47, GT67, pleine ou creuse.

La partie conductrice est assurée par une tresse métallique de fils
acier cuivre étamé ou Aluminium ou Monel, tricotés, ou sur âme de 6
silicone pleine ou creuse, assurant une continuité électrique entre
deux parties ainsi qu’un blindage électromagnétique.

Applications

Environnement milieu agressif pour application radars
(brouillard salin, chaleurs humides, température élevées…)
L
A H
Isolant
Section du profil A Tresse B C

Section du joint Dimensions recommandées pour la gorge

Référence A A Tresse B C L H
100024 2,40 1,20 3,20 3,20 2,64 2,60

100040 4,00 2,00 4,00 4,00 4,40 3,20
100048 4,80 2,40 4,80 4,80 5,28 3,80
100064 6,40 3,20 4,80 4,80 7,04 3,80
100070 7,00 3,20 6,40 6,40 7,70 5,10

100092 9,20 3,20 3,20 3,20 10,10 2,60
Toutes ces cotes sont exprimées en millimètres

A
Section du profil B Isolant

Tresse B C
Section du joint
Référence A A Tresse B C L H
L
150066 6,60 3,20 7,00 6,80 7,26 5,44
H
150024 2,40 1,20 3,40 3,20 2,64 2,56

Toutes ces cotes sont exprimées en millimètres Dimensions recommandées pour la gorge

TOLERANCES POUR SECTIONS TRESSES CO-EXTRUDEES TOLERANCES POUR SECTIONS TRESSES CO-EXTRUDEES
(AVEC AME SILICONE) (SANS AME SILICONE)
DIMENSIONS (mm) TOLERANCES DIMENSIONS (mm) TOLERANCES
De 1.8 à 5.0 +0.15 / -0.2 De 1.8 à 5.0 + 0.3 / -0.2
De 5.0 à 12 ± 0.30 De 5.0 à 12 ± 0.50

Les tolérances applicables pour le contrôle sont celles indiquées sur cette page sauf si la pièce client fait l’objet
d’une FAI, d’un DVI ou d’un document de contrôle spécifique GETELEC.
