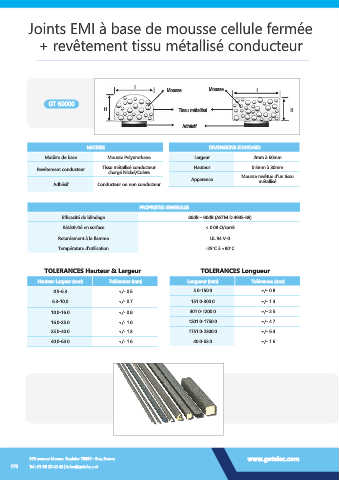

Page 168 - GETELEC - Catalogue france
P. 168
Joints EMI à base de mousse cellule fermée
+ revêtement tissu métallisé conducteur
l
Mousse Mousse l
GT 60000
H Tissu métallisé H
Adhésif
MATIERE DIMENSIONS STANDARD
Matière de base Mousse Polyurethane Largeur 2mm à 60mm
Revêtement conducteur Tissu métallisé conducteur Hauteur 0.5mm à 30mm
chargé Nickel/Cuivre
Apparence Mousse revêtue d’un tissu
métallisé
Adhésif Conducteur ou non conducteur
PROPRIETES GENERALES
Efficacité de blindage 80dB – 90dB (ASTM D 4935-89)
Résistivité en surface < 0.08 Ω/carré
Retardement à la flamme UL 94 V-0
Température d’utilisation -25°C à +80°C
TOLERANCES Hauteur & Largeur TOLERANCES Longueur
Hauteur-Largeur (mm) Tolérances (mm) Longueur (mm) Tolérances (mm)
0.5-6.3 +/- 0.5 5.0-150.0 +/- 0.8
6.3-10.0 +/- 0.7 151.0-300.0 +/- 1.3
10.0-16.0 +/- 0.8 301.0-1200.0 +/- 2.5
16.0-25.0 +/- 1.0 1201.0-1750.0 +/- 4.7
25.0-40.0 +/- 1.3 1751.0-2300.0 +/- 6.4
40.0-63.0 +/- 1.6 40.0-63.0 +/- 1.6
