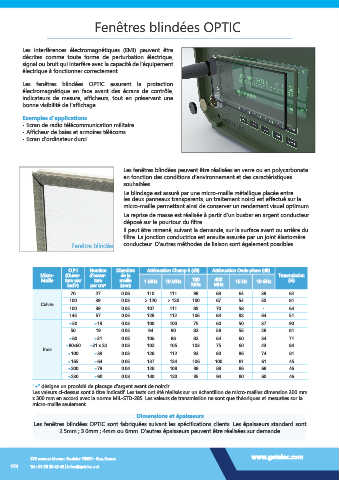

Fenêtres blindées OPTIC

Les interférences électromagnétiques (EMI) peuvent être
décrites comme toute forme de perturbation électrique,
signal ou bruit qui interfère avec la capacité de l’équipement
électrique à fonctionner correctement.

Les fenêtres blindées OPTIC assurent la protection
électromagnétique en face avant des écrans de contrôle,
indicateurs de mesure, afficheurs, tout en préservant une
bonne visibilité de l’affichage.

Exemples d’applications
• Ecran de radio télécommunication militaire
• Afficheur de baies et armoires télécoms
• Ecran d’ordinateur durci

Les fenêtres blindées peuvent être réalisées en verre ou en polycarbonate
en fonction des conditions d’environnement et des caractéristiques
souhaitées.
Le blindage est assuré par une micro-maille métallique placée entre
les deux panneaux transparents, un traitement noirci est effectué sur la
micro-maille permettant ainsi de conserver un rendement visuel optimum.
La reprise de masse est réalisée à partir d’un busbar en argent conducteur
déposé sur le pourtour du filtre.
Il peut être ramené, suivant la demande, sur la surface avant ou arrière du
filtre. La jonction conductrice est ensuite assurée par un joint élastomère
Fenêtre blindée conducteur. D’autres méthodes de liaison sont également possibles.

O.P.I Nombre Diamètre Atténuation Champ E (dB) Atténuation Onde plane (dB)
Micro- (Ouver- d’ouver- de la Transmission
Maille ture par ture maille 1 MHz 10 MHz 100 400 16 Hz 10 GHz (%)
inch²) par cm² (mm) MHz MHz
70 27 0.08 110 111 98 68 64 38 62
100 39 0.03 > 120 > 120 100 67 54 50 81
Cuivre
100 39 0.05 107 111 85 70 58 - 64
145 57 0.05 128 112 106 84 82 64 51
+50 +19 0.03 100 100 75 60 50 37 90
50 19 0.05 94 90 82 58 55 28 81
+80 +31 0.05 106 88 82 64 60 34 71
+80x60 +31 x 23 0.03 102 105 103 75 60 43 84
Inox
+100 +39 0.03 128 112 92 80 86 74 81
+165 +64 0.05 137 124 106 100 81 61 45
+200 +78 0.04 128 108 98 88 86 68 46
+230 +90 0.03 140 120 95 94 80 60 46
"+" désigne un procédé de placage d’argent avant de noircir
Les valeurs ci-dessus sont à titre indicatif. Les tests ont été réalisés sur un échantillon de micro-mailles dimension 300 mm
x 300 mm en accord avec la norme MIL-STD-285. Les valeurs de transmission ne sont que théoriques et mesurées sur la
micro-maille seulement.
Dimensions et épaisseurs
Les fenêtres blindées OPTIC sont fabriquées suivant les spécifications clients. Les épaisseurs standard sont
2.5mm ; 3.0mm ; 4mm ou 6mm. D’autres épaisseurs peuvent être réalisées sur demande.
