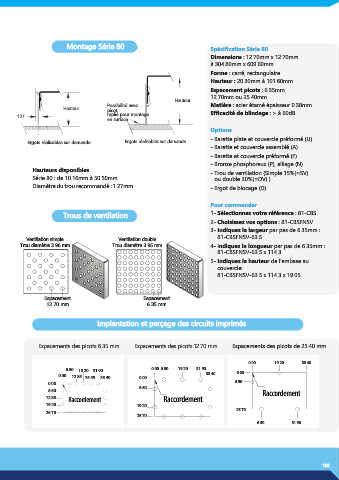

Page 161 - GETELEC - Catalogue france

Montage Série 80 Spécification Série 80

Dimensions : 12.70mm x 12.70mm
à 304.80mm x 609.60mm
Forme : carré, rectangulaire
Hauteur : 20.30mm à 101.60mm
Espacement picots : 6.35mm,
12.70mm ou 25.40mm
Hauteur
Possibilité avec Matière : acier étamé épaisseur 0.38mm
Hauteur picot
1.27 replié pour montage Efficacité de blindage : > à 60dB
en surface
Options

Ergots réalisables sur demande Ergots réalisables sur demande - Barette plate et couvercle préformé (U)
- Barette et couvercle assemblé (A)
- Barette et couvercle préformé (F)
- Bronze phosphoreux (P), alliage (N)
Hauteurs disponibles - Trou de ventilation (Simple 15%(=SV)
Série 80 : de 10.16mm à 50.50mm ou double 30%(=DV) )
Diamètre du trou recommandé : 1.27mm - Ergot de blocage (D)

Pour commander
Trous de ventilation 1- Sélectionnez votre référence : 81-CBS
2- Choisissez vos options : 81-CBSFNSV
3- Indiquez la largeur par pas de 6.35mm :
81-CBSFNSV-63.5
Ventilation simple Ventilation double
I
Trou diamètre 3.96 mm Trou diamètre 3.96 mm 4- ndiquez la longueur par pas de 6.35mm :
81-CBSFNSV-63.5 x 114.3
5- Indiquez la hauteur de l’embase au
couvercle:
81-CBSFNSV-63.5 x 114.3 x 19.05

Espacement Espacement
12.70 mm 6.35 mm

Implantation et perçage des circuits imprimés

Espacements des picots 6.35 mm Espacements des picots 12.70 mm Espacements des picots de 25.40 mm

0.00 19.20 38.40
6.50 19.20 31.90 0.00 6.50 19.20 31.90
0.00 12.85 25.55 38.40 0.00 38.40 0.00
0.00 6.50
6.50
6.50 Raccordement
12.85 Raccordement Raccordement
19.20 19.20
25.70 25.70
25.70
6.50 31.90
