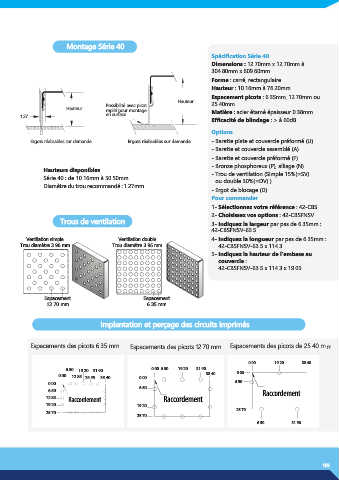

Montage Série 40
Spécification Série 40
Dimensions : 12.70mm x 12.70mm à
304.80mm x 609.60mm
Forme : carré, rectangulaire
Hauteur : 10.16mm à 76.20mm
Espacement picots : 6.35mm, 12.70mm ou
Hauteur
Possibilité avec picot 25.40mm
Hauteur replié pour montage Matière : acier étamé épaisseur 0.38mm
1.27 en surface
Efficacité de blindage : > à 60dB
Options
Ergots réalisables sur demande Ergots réalisables sur demande - Barette plate et couvercle préformé (U)
- Barette et couvercle assemblé (A)
- Barette et couvercle préformé (F)
- Bronze phosphoreux (P), alliage (N)
Hauteurs disponibles
Série 40 : de 10.16mm à 50.50mm - Trou de ventilation (Simple 15%(=SV)
ou double 30%(=DV) )
Diamètre du trou recommandé : 1.27mm
- Ergot de blocage (D)
Pour commander
1- Sélectionnez votre référence : 42-CBS
2- Choisissez vos options : 42-CBSFNSV
Trous de ventilation 3- Indiquez la largeur par pas de 6.35mm :

42-CBSFNSV-63.5
Ventilation simple Ventilation double 4- Indiquez la longueur par pas de 6.35mm :
Trou diamètre 3.96 mm Trou diamètre 3.96 mm 42-CBSFNSV-63.5 x 114.3
5- Indiquez la hauteur de l’embase au
couvercle :
42-CBSFNSV-63.5 x 114.3 x 19.05

Espacement Espacement
12.70 mm 6.35 mm

Implantation et perçage des circuits imprimés

Espacements des picots 6.35 mm Espacements des picots 12.70 mm Espacements des picots de 25.40 mm

0.00 19.20 38.40
6.50 19.20 31.90 0.00 6.50 19.20 31.90
0.00 12.85 25.55 38.40 0.00 38.40 0.00
0.00 6.50
6.50
6.50 Raccordement
12.85 Raccordement Raccordement
19.20 19.20
25.70 25.70
25.70
6.50 31.90
