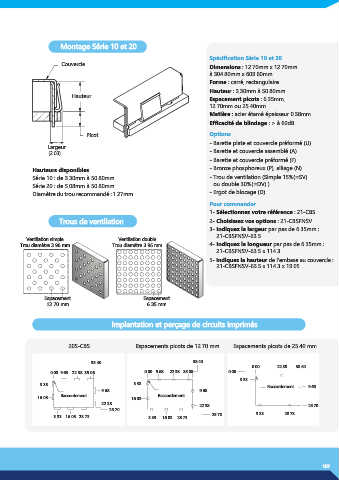

Montage Série 10 et 20

Spécification Série 10 et 20
Couvercle Dimensions : 12.70mm x 12.70mm
à 304.80mm x 609.60mm
Forme : carré, rectangulaire
Hauteur : 3.30mm à 50.80mm
Hauteur Espacement picots : 6.35mm,
12.70mm ou 25.40mm
Matière : acier étamé épaisseur 0.38mm
Efficacité de blindage : > à 60dB

Picot Options
- Barette plate et couvercle préformé (U)
Largeur
(2.03) - Barette et couvercle assemblé (A)
(2.03)
- Barette et couvercle préformé (F)
Hauteurs disponibles - Bronze phosphoreux (P), alliage (N)
Série 10 : de 3.30mm à 50.80mm - Trou de ventilation (Simple 15%(=SV)
Série 20 : de 5.08mm à 50.80mm ou double 30%(=DV) )
Diamètre du trou recommandé : 1.27mm - Ergot de blocage (D)
Pour commander
1- Sélectionnez votre référence : 21-CBS
Trous de ventilation 2- Choisissez vos options : 21-CBSFNSV
3- Indiquez la largeur par pas de 6.35mm :
21-CBSFNSV-63.5
Ventilation simple Ventilation double
Trou diamètre 3.96 mm Trou diamètre 3.96 mm 4- Indiquez la longueur par pas de 6.35mm :
21-CBSFNSV-63.5 x 114.3
5- Indiquez la hauteur de l’embase au couvercle :
21-CBSFNSV-63.5 x 114.3 x 19.05

Espacement Espacement
12.70 mm 6.35 mm

Implantation et perçage de circuits imprimés

20S-CBS Espacements picots de 12.70 mm Espacements picots de 25.40 mm

38.40 38.40
0.00 22.38 38.40
0.00 9.68 22.38 35.08 0.00 9.68 22.38 35.08 0.00
3.33
3.33 3.33 Raccordement 9.68
9.68 9.68
16.03 Raccordement 16.03 Raccordement
22.38 22.38 25.70
25.70
25.70 3.33 28.73
3.33 16.03 28.73 3.33 16.03 28.73
