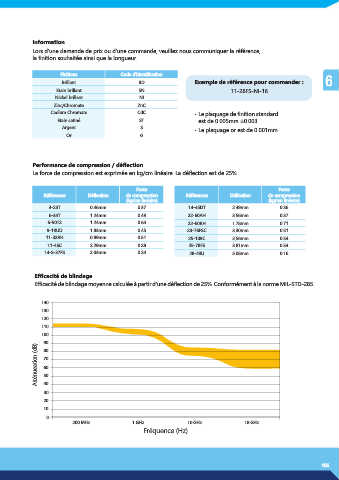

Information
Lors d’une demande de prix ou d’une commande, veuillez nous communiquer la référence,
la finition souhaitée ainsi que la longueur.

Finitions Code d’identification
Brillant BD Exemple de référence pour commander : 6
Etain brillant SN 11-28FS-NI-16
Nickel brillant NI
Zinc/Chromate ZnC
Cadium Chromate CdC • Le plaquage de finition standard
Etain satiné ST est de 0.005mm ±0.003
Argent S • Le plaquage or est de 0.001mm
Or G

Performance de compression / déflection
La force de compression est exprimée en kg/cm linéaire. La déflection est de 25%.

Force Force
Références Déflection de compression Références Déflection de compression
(kg/cm linéaire) (kg/cm linéaire)
3-23T 0.46mm 0.37 14-45DT 2.49mm 0.36
6-34T 1.24mm 0.49 22-60AH 3.56mm 0.37
6-50T2 1.24mm 0.64 22-60RH 1.78mm 0.71
9-19UD 1.83mm 0.45 23-76FSC 3.30mm 0.51
11-32RH 0.89mm 0.51 25-109C 3.56mm 0.54
11-45C 2.29mm 0.28 25-78FS 3.81mm 0.54
14-S-37FS 2.03mm 0.24 28-49U 5.08mm 0.16

Efficacité de blindage
Efficacité de blindage moyenne calculée à partir d’une déflection de 25%. Conformément à la norme MIL-STD-285.

140
130
120
110
100
90
Atténueation (dB) Attenuation (dB) 80
70
60
50
40
30
20
10
0
200 MHz 1 GHz 10 GHz 18 GHz
Fréquence (Hz)
Frequency (Hz)
