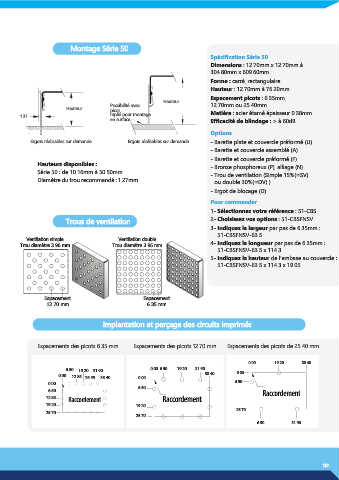

Montage Série 50
Spécification Série 50
Dimensions : 12.70mm x 12.70mm à
304.80mm x 609.60mm
Forme : carré, rectangulaire
Hauteur : 12.70mm à 76.20mm
Espacement picots : 6.35mm,
Hauteur
Possibilité avec 12.70mm ou 25.40mm
Hauteur picot
1.27 replié pour montage Matière : acier étamé épaisseur 0.38mm
en surface Efficacité de blindage : > à 60dB
Options
Ergots réalisables sur demande Ergots réalisables sur demande - Barette plate et couvercle préformé (U)
- Barette et couvercle assemblé (A)
- Barette et couvercle préformé (F)
Hauteurs disponibles : - Bronze phosphoreux (P), alliage (N)
Série 50 : de 10.16mm à 50.50mm - Trou de ventilation (Simple 15%(=SV)
Diamètre du trou recommandé : 1.27mm ou double 30%(=DV) )
- Ergot de blocage (D)

Pour commander
1- Sélectionnez votre référence : 51-CBS
Trous de ventilation 2- Choisissez vos options : 51-CBSFNSV
3- Indiquez la largeur par pas de 6.35mm :
51-CBSFNSV-63.5
Ventilation simple Ventilation double
Trou diamètre 3.96 mm Trou diamètre 3.96 mm 4- Indiquez la longueur par pas de 6.35mm :
51-CBSFNSV-63.5 x 114.3
5- Indiquez la hauteur de l’embase au couvercle :
51-CBSFNSV-63.5 x 114.3 x 19.05

Espacement Espacement
12.70 mm 6.35 mm

Implantation et perçage des circuits imprimés

Espacements des picots 6.35 mm Espacements des picots 12.70 mm Espacements des picots de 25.40 mm

0.00 19.20 38.40
6.50 19.20 31.90 0.00 6.50 19.20 31.90
0.00 12.85 25.55 38.40 0.00 38.40 0.00
0.00 6.50
6.50
6.50 Raccordement
12.85 Raccordement Raccordement
19.20 19.20
25.70 25.70
25.70
6.50 31.90
