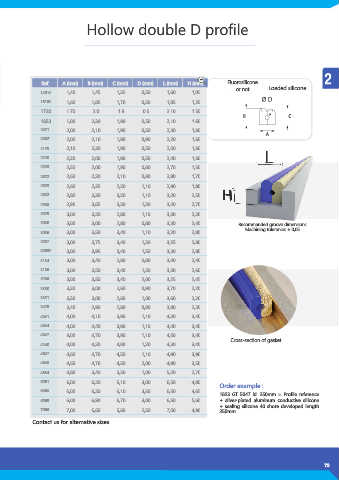

Hollow double D profile

2
Fluorosilicone
Ref. A (mm) B (mm) C (mm) D (mm) L (mm) H (mm) Silicone isolant uoré
Silicone chargé
or not
ou non uoré Loaded silicone
14014 1,40 1,45 1,35 0,50 1,60 1,05
16185 1,60 1,85 1,70 0,50 1,85 1,35
1720 1.70 2.0 1.8 0.5 2.10 1.50
C
1823 1,80 2,30 1,90 0,50 2,10 1.60
2021 2,00 2,10 1,90 0,50 2,30 1,60
20021 2,00 2,10 1,90 0,90 2,20 1,60
2123 2,10 2,30 1,90 0,50 2,50 1,60
2220 2,20 2,00 1,90 0,50 2,40 1,60
2528 2,50 2,00 1,90 0,80 2,70 1,50
2622 2,60 2,20 2,10 0,80 2,80 1,70
2623 2,60 2,35 2,20 1,10 2,90 1,80
2832 2,80 3,30 3,20 1,10 3,20 2,50
2936 2,95 3,65 3,30 1,30 3,20 2,70
3029 3,00 3,20 2,80 1,10 3,30 2,30
3030 3,00 3,00 2,80 0,80 3,30 2,40 Recommanded groove dimensions
3036 3,00 3,50 3,40 1,10 3,20 2,80 Machining tolerance: ± 0,05
3037 3,00 3,75 3,40 1,30 3,25 2,80
30039 3,00 3,95 3,40 1,50 3,30 2,80
3134 3,00 3,40 2,80 0,80 3,40 2,40
3136 3,00 3,50 3,40 1,30 3,30 2,60
3236 3,00 3,50 3,40 2,00 3,25 2,45

3330 3,30 3,00 2,60 0,90 3,70 2,20
3331 3,30 3,00 2,60 1,00 3,60 2,20
3429 3,40 2,90 2,80 0,80 3,80 2,30
4041 4,00 4,10 3,90 1,10 4,30 3,40
4044 4,00 4,40 3,90 1,10 4,40 3,40
4047 4,00 4,70 3,90 1,10 4,50 3,40
Cross-section of gasket
4240 4,00 4,20 4,00 1,20 4,30 3,40
4647 4,60 4,70 4,50 1,10 4,90 3,90
4648 4,60 4,70 4,50 2,00 4,90 3,50
4834 4,80 3,40 3,20 1,00 5,20 2,70
6061 6,00 6,20 6,10 3,00 6,50 4,80
Order example :
6063 6,00 6,20 6,10 3,50 6,50 4,65 1823 GT 5047 ld. 250mm = Profile reference
6069 6,00 6,90 6,70 3,00 6,50 5,60 + silver-plated aluminum conductive silicone
+ sealing silicone 40 shore developed length
7066 7,00 6,60 5,60 2,50 7,50 4,90 250mm

Contact us for alternative sizes
