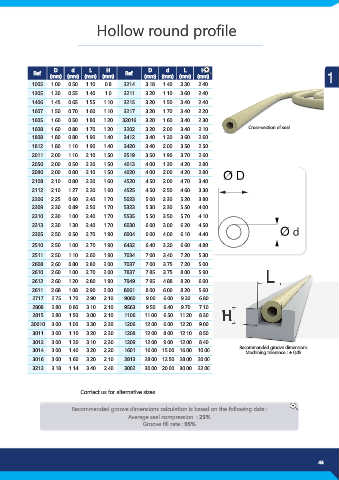

Page 45 - GETELEC catalogue US 2020

Hollow round profile

L
D
d
D
H
L
d
H
Ref. (mm) (mm) (mm) (mm) Ref. (mm) (mm) (mm) (mm) 1
1005 1.00 0.50 1.10 0.8 3214 3.18 1.40 3.30 2.40
1305 1.30 0.55 1.40 1.0 3211 3.20 1.10 3.60 2.40
1406 1.45 0.65 1.55 1.10 3215 3.20 1.50 3.40 2.40
1607 1.50 0.70 1.60 1.10 3217 3.20 1.70 3.40 2.20
1605 1.60 0.50 1.80 1.20 32016 3.20 1.60 3.40 2.30
1608 1.60 0.80 1.70 1.20 3202 3.20 2.00 3.40 2.10 Cross-section of seal
1808 1.80 0.80 1.90 1.40 3412 3.40 1.20 3.60 2.60
1812 1.80 1.10 1.90 1.40 3420 3.40 2.00 3.50 2.50
2011 2.00 1.10 2.10 1.50 3519 3.50 1.90 3.70 2.60
2050 2.00 0.50 2.20 1.50 4013 4.00 1.30 4.20 2.80
2080 2.00 0.80 2.10 1.50 4020 4.00 2.00 4.20 2.80
2108 2.10 0.80 2.20 1.60 4520 4.50 2.00 4.70 3.40
2112 2.10 1.27 2.20 1.60 4525 4.50 2.50 4.60 3.30
2206 2.25 0.60 2.40 1.70 5023 5.00 2.30 5.20 3.80
2309 2.30 0.89 2.50 1.70 5323 5.30 2.30 5.50 4.00
2310 2.30 1.00 2.40 1.70 5535 5.50 3.50 5.70 4.10
2313 2.30 1.30 2.40 1.70 6030 6.00 3.00 6.20 4.50

2305 2.50 0.50 2.70 1.90 6004 6.00 4.00 6.10 4.40
2510 2.50 1.00 2.70 1.90 6432 6.40 3.20 6.60 4.80
2511 2.50 1.10 2.60 1.90 7034 7.00 3.40 7.20 5.30
2608 2.60 0.80 2.80 2.00 7037 7.00 3.75 7.20 5.00
2610 2.60 1.00 2.70 2.00 7837 7.85 3.75 8.00 5.90
2612 2.60 1.20 2.80 1.90 7949 7.95 4.88 8.20 6.00
2611 2.68 1.08 2.90 2.00 8061 8.00 6.00 8.20 5.60
2717 2.75 1.70 2.90 2.10 9060 9.00 6.00 9.20 6.80
2808 2.80 0.80 3.10 2.10 9563 9.50 6.40 9.70 7.10
2815 2.80 1.50 3.00 2.10 1106 11.00 6.50 11.20 8.30
30010 3.00 1.00 3.30 2.30 1206 12.00 6.00 12.20 9.00
3011 3.00 1.10 3.20 2.30 1208 12.00 8.00 12.10 8.50
3012 3.00 1.20 3.10 2.30 1209 12.00 9.00 12.00 8.40
Recommanded groove dimensions
3014 3.00 1.40 3.20 2.20 1601 16.00 15.00 16.00 10.00 Machining tolerance : ± 0,05
3016 3.00 1.60 3.20 2.10 2813 28.00 12.50 28.00 20.00
3212 3.18 1.14 3.40 2.40 3002 30.00 20.00 30.00 22.00

Contact us for alternative sizes.

Recommended groove dimensions calculation is based on the following data :
Average seal compression : 25%
Groove fill rate : 95%
