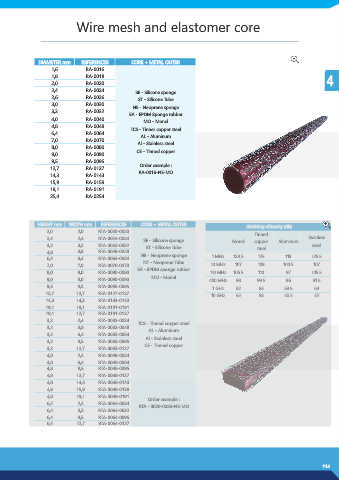

Page 115 - GETELEC catalogue US 2020

Wire mesh and elastomer core

DIAMETER mm REFERENCES CORE + METAL OUTER
1,6 RA-0016
1,8 RA-0018
2,0 RA-0020 4
2,4 RA-0024 SE - Silicone sponge
2,6 RA-0026 ST - Silicone Tube
3,0 RA-0030 NE - Neoprene sponge
3,2 RA-0032 EA - EPDM Sponge rubber
4,0 RA-0040 MO - Monel
4,8 RA-0048 TCS - Tinner copper steel
6,4 RA-0064
7,0 RA-0070 AL - Aluminum
8,0 RA-0080 AI - Stainless steel
9,0 RA-0090 CE - Tinned copper
9,5 RA-0095
12,7 RA-0127 Order example :
14,3 RA-0143 RA-0016-NE-MO
15,9 RA-0159
19,1 RA-0191
25,4 RA-0254

HEIGHT mm WIDTH mm REFERENCES CORE + METAL OUTER Shielding efficacity (dB)
2,0 2,0 RTA-0020-0020 Tinned
2,4 2,4 RTA-0024-0024 SE - Silicone sponge Stainless
3,2 3,2 RTA-0032-0032 ST - Silicone Tube Monel copper Aluminum steel
4,8 4,8 RTA-0048-0048 NE - Neoprene sponge steel
6,4 6,4 RTA-0064-0064 1 MHz 124.5 125 118 125.5
7,0 7,0 RTA-0070-0070 NT - Neoprene Tube 10 MHz 107 109 100.5 107
8,0 8,0 RTA-0080-0080 EA - EPDM sponge rubber 110 MHz 105.5 110 97 105.5
9,0 9,0 RTA-0090-0090 MO - Monel 400 MHz 98 99.5 86 91.5
9,5 9,5 RTA-0095-0095 1 GHz 82 63 63.5 64
12,7 12,7 RTA-0127-0127 10 GHz 62 58 40.5 52
14,3 14,3 RTA-0143-0143
19,1 19,1 RTA-0191-0191
19,1 12,7 RTA-0191-0127
3,2 2,4 RTA-0032-0024 TCS - Tinned copper steel
3,2 4,8 RTA-0032-0048 AL - Aluminum
3,2 6,4 RTA-0032-0064 AI - Stainless steel
3,2 9,5 RTA-0032-0095
3,2 12,7 RTA-0032-0127 CE - Tinned copper
4,8 2,4 RTA-0048-0024
4,8 6,4 RTA-0048-0064
4,8 9,5 RTA-0048-0095
4,8 12,7 RTA-0048-0127
4,8 14,3 RTA-0048-0143
4,8 15,9 RTA-0048-0159
4,8 19,1 RTA-0048-0191 Order example :
6,4 2,4 RTA-0064-0024 RTA - 0020-0020-NE-MO
6,4 3,2 RTA-0064-0032
6,4 9,5 RTA-0064-0095
6,4 12,7 RTA-0064-0127

114
