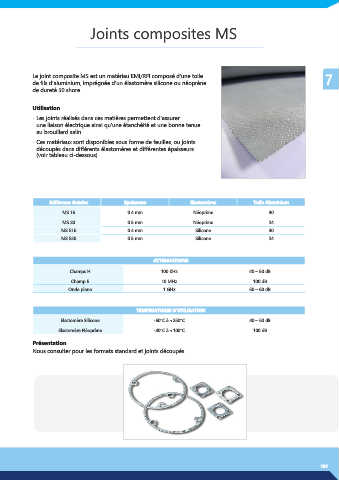

Joints composites MS

Le joint composite MS est un matériau EMI/RFI composé d’une toile 7
de fils d’aluminium, imprégnée d’un élastomère silicone ou néoprène
de dureté 50 shore.

Utilisation
• Les joints réalisés dans ces matières permettent d’assurer
une liaison électrique ainsi qu’une étanchéité et une bonne tenue
au brouillard salin.
• Ces matériaux sont disponibles sous forme de feuilles, ou joints
découpés dans différents élastomères et différentes épaisseurs.
(voir tableau ci-dessous)

Référence Getelec Epaisseurs Elastomères Toile Aluminium
MS 16 0.4 mm Néoprène 30
MS 20 0.5 mm Néoprène 24
MS 516 0.4 mm Silicone 30
MS 520 0.5 mm Silicone 24

ATTENUATIONS

Champs H 100 KHz 40 – 50 dB
Champ E 10 MHz 100 dB
Onde plane 1 GHz 50 – 60 dB

TEMPERATURES D’UTILISATION

Elastomère Silicone -60°C à +250°C 40 – 50 dB
Elastomère Néoprène -40°C à +100°C 100 dB
Présentation
Nous consulter pour les formats standard et joints découpés

181
