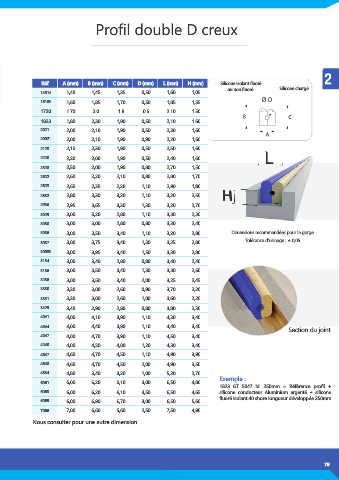

Profil double D creux

2
Réf. A (mm) B (mm) C (mm) D (mm) L (mm) H (mm) Silicone isolant uoré
ou non uoré Silicone chargé
14014 1,40 1,45 1,35 0,50 1,60 1,05
16185 1,60 1,85 1,70 0,50 1,85 1,35
1720 1.70 2.0 1.8 0.5 2.10 1.50
C
1823 1,80 2,30 1,90 0,50 2,10 1.60
2021 2,00 2,10 1,90 0,50 2,30 1,60
20021 2,00 2,10 1,90 0,90 2,20 1,60
2123 2,10 2,30 1,90 0,50 2,50 1,60
2220 2,20 2,00 1,90 0,50 2,40 1,60
2528 2,50 2,00 1,90 0,80 2,70 1,50
2622 2,60 2,20 2,10 0,80 2,80 1,70
2623 2,60 2,35 2,20 1,10 2,90 1,80
2832 2,80 3,30 3,20 1,10 3,20 2,50
2936 2,95 3,65 3,30 1,30 3,20 2,70
3029 3,00 3,20 2,80 1,10 3,30 2,30
3030 3,00 3,00 2,80 0,80 3,30 2,40
3036 3,00 3,50 3,40 1,10 3,20 2,80 Dimensions recommandées pour la gorge
Tolérance d’usinage : ± 0,05
3037 3,00 3,75 3,40 1,30 3,25 2,80
30039 3,00 3,95 3,40 1,50 3,30 2,80
3134 3,00 3,40 2,80 0,80 3,40 2,40

3136 3,00 3,50 3,40 1,30 3,30 2,60
3236 3,00 3,50 3,40 2,00 3,25 2,45
3330 3,30 3,00 2,60 0,90 3,70 2,20
3331 3,30 3,00 2,60 1,00 3,60 2,20
3429 3,40 2,90 2,80 0,80 3,80 2,30
4041 4,00 4,10 3,90 1,10 4,30 3,40
4044 4,00 4,40 3,90 1,10 4,40 3,40
Section du joint
4047 4,00 4,70 3,90 1,10 4,50 3,40
4240 4,00 4,20 4,00 1,20 4,30 3,40
4647 4,60 4,70 4,50 1,10 4,90 3,90
4648 4,60 4,70 4,50 2,00 4,90 3,50
4834 4,80 3,40 3,20 1,00 5,20 2,70
Exemple :
6061 6,00 6,20 6,10 3,00 6,50 4,80
1823 GT 5047 ld. 250mm = Référence profil +
6063 6,00 6,20 6,10 3,50 6,50 4,65 silicone conducteur Aluminium argenté + silicone
fluoré isolant 40 shore longueur développée 250mm
6069 6,00 6,90 6,70 3,00 6,50 5,60
7066 7,00 6,60 5,60 2,50 7,50 4,90

Nous consulter pour une autre dimension.
