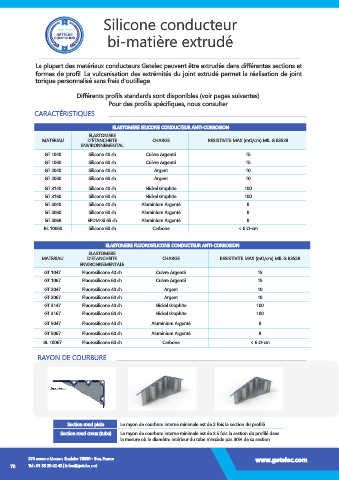

P. 74
Silicone conducteur
bi-matière extrudé
La plupart des matériaux conducteurs Getelec peuvent être extrudés dans différentes sections et
formes de profil. La vulcanisation des extrémités du joint extrudé permet la réalisation de joint
torique personnalisé sans frais d’outillage.
Différents profils standards sont disponibles (voir pages suivantes).
Pour des profils spécifiques, nous consulter.
CARACTÉRISTIQUES
ELASTOMERE SILICONE CONDUCTEUR ANTI-CORROSION
ELASTOMERE
MATERIAU D’ÉTANCHEITE CHARGE RESISTIVITE MAX (mΩ/cm) MIL G 83528
ENVIRONNEMENTAL
GT 1040 Silicone 40 sh Cuivre Argenté 15
GT 1060 Silicone 60 sh Cuivre Argenté 15
GT 2040 Silicone 40 sh Argent 10
GT 2060 Silicone 60 sh Argent 10
GT 3140 Silicone 40 sh Nickel Graphite 100
GT 3160 Silicone 60 sh Nickel Graphite 100
GT 5040 Silicone 40 sh Aluminium Argenté 8
GT 5060 Silicone 60 sh Aluminium Argenté 8
GT 5068 EPDM-Si 65 sh Aluminium Argenté 8
BL 10060 Silicone 60 sh Carbone < 6 Ω-cm
ELASTOMERE FLUOROSILICONE CONDUCTEUR ANTI-CORROSION
ELASTOMERE
MATERIAU D’ETANCHEITE CHARGE RESISTIVITE MAX (mΩ/cm) MIL G 83528
ENVIRONNEMENTALE
GT 1047 Fluorosilicone 40 sh Cuivre Argenté 15
GT 1067 Fluorosilicone 60 sh Cuivre Argenté 15
GT 2047 Fluorosilicone 40 sh Argent 10
GT 2067 Fluorosilicone 60 sh Argent 10
GT 3147 Fluorosilicone 40 sh Nickel Graphite 100
GT 3167 Fluorosilicone 60 sh Nickel Graphite 100
GT 5047 Fluorosilicone 40 sh Aluminium Argenté 8
GT 5067 Fluorosilicone 60 sh Aluminium Argenté 8
BL 10067 Fluorosilicone 60 sh Carbone < 6 Ω-cm
RAYON DE COURBURE
Section rond plein Le rayon de courbure interne minimale est de 2 fois la section du profilé
Section rond creux (tube) Le rayon de courbure interne minimale est de 2.5 fois la section du profilé dans
la mesure où le diamètre intérieur du tube n’excède pas 30% de sa section.
