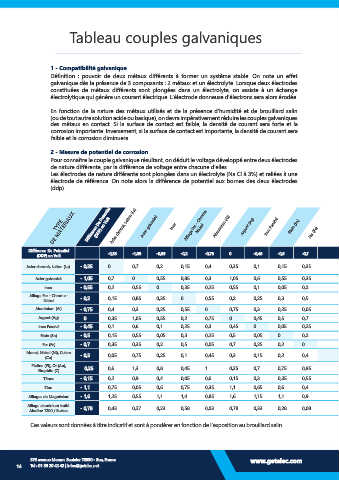

Tableau couples galvaniques

1 - Compatibilité galvanique
Définition : pouvoir de deux métaux différents à former un système stable. On note un effet
galvanique dès la présence de 3 composants : 2 métaux et un électrolyte. Lorsque deux électrodes
constituées de métaux différents sont plongées dans un électrolyte, on assiste à un échange
électrolytique qui génère un courant électrique. L’électrode donneuse d’électrons sera alors érodée.

En fonction de la nature des métaux utilisés et de la présence d’humidité et de brouillard salin
(ou de tout autre solution acide ou basique), on devra impérativement réduire les couples galvaniques
des métaux en contact. Si la surface de contact est faible, la densité de courant sera forte et la
corrosion importante. Inversement, si la surface de contact est importante, la densité de courant sera
faible et la corrosion diminuera.

2 - Mesure de potentiel de corrosion
Pour connaître le couple galvanique résultant, on déduit le voltage développé entre deux électrodes
de nature différente, par la différence de voltage entre chacune d’elles.
Les électrodes de nature différente sont plongées dans un électrolyte (Na Cl à 3%) et reliées à une
électrode de référence. On note alors la différence de potentiel aux bornes des deux électrodes
(ddp).

DE MATERIAUX Différence De Potentiel Acier chromé, Laiton (La) Acier galvanisé Inox Alliage Fer - Chrome Aluminium (Al) Argent (Ag) Inox Passivé Etain (Sn) Fer (Fe)
TYPE
(DDP) en Volt
Nickel

Différence De Potentiel -0,35 -1,05 -0,55 -0,2 -0,75 0 -0,45 -0,5 -0,7 -0,3 0,25 -0,15 -1,1 -1,6 -0,78 -0,15 -0,6 -0,05 -0,2 -0,09
(DDP) en Volt

Acier chromé, Laiton (La) - 0,35 0 0,7 0,2 0,15 0,4 0,35 0,1 0,15 0,35 0,05 0,6 0,2 0,75 1,25 0,43 0,20 0,25 0,3 0,15 0,26
Acier galvanisé - 1,05 0,7 0 0,55 0,85 0,3 1,05 0,6 0,55 0,35 0,75 1,3 0,9 0,05 0,55 0,27 0,90 0,45 1 0,85 0,96
Inox - 0,55 0,2 0,55 0 0,35 0,25 0,55 0,1 0,05 0,2 0,25 0,8 0,4 0,6 1,1 0,23 0,40 0,05 0,5 0,35 0,46
Alliage Fer - Chrome - - 0,2 0,15 0,85 0,35 0 0,55 0,2 0,25 0,3 0,5 0,1 0,45 0,05 0,9 1,4 0,58 0,05 0,4 0,15 0 0,11
Nickel
Aluminium (Al) - 0,75 0,4 0,3 0,25 0,55 0 0,75 0,3 0,25 0,05 0,45 1 0,6 0,35 0,85 0,03 0,60 0,15 0,7 0,55 0,66
Argent (Ag) 0 0,35 1,05 0,55 0,2 0,75 0 0,45 0,5 0,7 0,3 0,25 0,15 1,1 1,6 0,78 0,15 0,6 0,05 0,2 0,09
Inox Passivé - 0,45 0,1 0,6 0,1 0,25 0,3 0,45 0 0,05 0,25 0,15 0,7 0,3 0,65 1,15 0,33 0,30 0,15 0,4 0,25 0,36
Etain (Sn) - 0,5 0,15 0,55 0,05 0,3 0,25 0,5 0,05 0 0,2 0,2 0,75 0,35 0,6 1,1 0,28 0,35 0,1 0,45 0,3 0,41
Fer (Fe) - 0,7 0,35 0,35 0,2 0,5 0,05 0,7 0,25 0,2 0 0,4 0,95 0,55 0,4 0,9 0,08 0,55 0,1 0,65 0,5 0,61
Monel, Nickel (Ni), Cuivre - 0,3 0,05 0,75 0,25 0,1 0,45 0,3 0,15 0,2 0,4 0 0,55 0,15 0,8 1,3 0,48 0,15 0,3 0,25 0,1 0,21
(Cu)
Platine (Pt), Or (Au), 0,25 0,6 1,3 0,8 0,45 1 0,25 0,7 0,75 0,95 0,55 0 0,4 1,35 1,85 0,53 0,10 0,35 0,2 0,05 0,16
Graphite (C)
Titane - 0,15 0,2 0,9 0,4 0,05 0,6 0,15 0,3 0,35 0,55 0,15 0,4 0 0,95 1,45 0,63 0 0,45 0,1 0,05 0,06
Zinc - 1,1 0,75 0,05 0,6 0,75 0,35 1,1 0,65 0,6 0,4 0,8 1,35 0,95 0 0,5 0,32 0,95 0,5 1,05 0,9 1,01
Alliages de Magnésium - 1,6 1,25 0,55 1,1 1,4 0,85 1,6 1,15 1,1 0,9 1,3 1,85 1,45 0,5 0 0,82 1,45 1 1,55 1,4 1,51
Alliage aluminium traité - 0,78 0,43 0,27 0,23 0,58 0,03 0,78 0,33 0,28 0,08 0,48 0,53 0,63 0,32 0,82 0 0,63 0,18 0,73 0,58 0,69
Alodine 1200 / Surtec

Ces valeurs sont données à titre indicatif et sont à pondérer en fonction de l’exposition au brouillard salin.
