P. 117

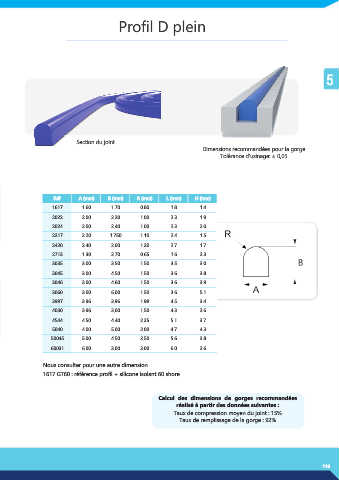

Profil D plein
5
Section du joint
Dimensions recommandées pour la gorge
Tolérance d’usinage: ± 0,05
Réf. A (mm) B (mm) R (mm) L (mm) H (mm)
1617 1.60 1.70 0.80 1.8 1.4
2022 2.00 2.20 1.00 2.3 1.9
2024 2.00 2.40 1.00 2.3 2.0
2217 2.20 1.750 1.10 2.4 1.5
2420 2.40 2.00 1.20 2.7 1.7
2713 1.30 2.70 0.65 1.6 2.3
3035 3.00 3.50 1.50 3.5 3.0
3045 3.00 4.50 1.50 3.6 3.8
3046 3.00 4.60 1.50 3.6 3.9
3060 3.00 6.00 1.50 3.6 5.1
3997 3.96 3.96 1.98 4.5 3.4
4030 3.96 3.00 1.50 4.3 2.6
4544 4.50 4.40 2.25 5.1 3.7
5040 4.00 5.00 2.00 4.7 4.3
50045 5.00 4.50 2.50 5.6 3.8
60031 6.00 3.00 3.00 6.0 2.6
Nous consulter pour une autre dimension.
1617 GT60 : référence profil + silicone isolant 60 shore
Calcul des dimensions de gorges recommandées
réalisé à partir des données suivantes :
Taux de compression moyen du joint : 15%
Taux de remplissage de la gorge : 92%
