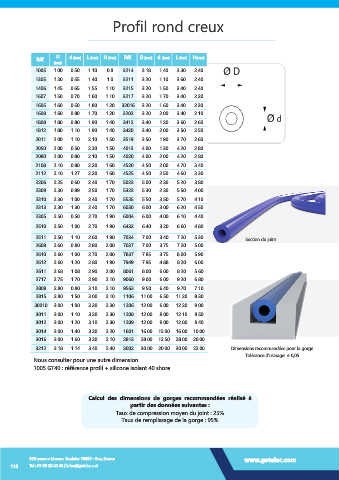

Page 116 - GETELEC - Catalogue france

Profil rond creux

Réf. D d (mm) L (mm) H (mm) Réf. D (mm) d (mm) L (mm) H (mm)
(mm)
1005 1.00 0.50 1.10 0.8 3214 3.18 1.40 3.30 2.40
1305 1.30 0.55 1.40 1.0 3211 3.20 1.10 3.60 2.40
1406 1.45 0.65 1.55 1.10 3215 3.20 1.50 3.40 2.40
1607 1.50 0.70 1.60 1.10 3217 3.20 1.70 3.40 2.20
1605 1.60 0.50 1.80 1.20 32016 3.20 1.60 3.40 2.30
1608 1.60 0.80 1.70 1.20 3202 3.20 2.00 3.40 2.10
1808 1.80 0.80 1.90 1.40 3412 3.40 1.20 3.60 2.60
1812 1.80 1.10 1.90 1.40 3420 3.40 2.00 3.50 2.50
2011 2.00 1.10 2.10 1.50 3519 3.50 1.90 3.70 2.60
2050 2.00 0.50 2.20 1.50 4013 4.00 1.30 4.20 2.80
2080 2.00 0.80 2.10 1.50 4020 4.00 2.00 4.20 2.80
2108 2.10 0.80 2.20 1.60 4520 4.50 2.00 4.70 3.40
2112 2.10 1.27 2.20 1.60 4525 4.50 2.50 4.60 3.30
2206 2.25 0.60 2.40 1.70 5023 5.00 2.30 5.20 3.80
2309 2.30 0.89 2.50 1.70 5323 5.30 2.30 5.50 4.00
2310 2.30 1.00 2.40 1.70 5535 5.50 3.50 5.70 4.10
2313 2.30 1.30 2.40 1.70 6030 6.00 3.00 6.20 4.50
2305 2.50 0.50 2.70 1.90 6004 6.00 4.00 6.10 4.40
2510 2.50 1.00 2.70 1.90 6432 6.40 3.20 6.60 4.80
2511 2.50 1.10 2.60 1.90 7034 7.00 3.40 7.20 5.30 Section du joint
2608 2.60 0.80 2.80 2.00 7037 7.00 3.75 7.20 5.00
2610 2.60 1.00 2.70 2.00 7837 7.85 3.75 8.00 5.90
2612 2.60 1.20 2.80 1.90 7949 7.95 4.88 8.20 6.00
2611 2.68 1.08 2.90 2.00 8061 8.00 6.00 8.20 5.60
2717 2.75 1.70 2.90 2.10 9060 9.00 6.00 9.20 6.80
2808 2.80 0.80 3.10 2.10 9563 9.50 6.40 9.70 7.10
2815 2.80 1.50 3.00 2.10 1106 11.00 6.50 11.20 8.30
30010 3.00 1.00 3.30 2.30 1206 12.00 6.00 12.20 9.00
3011 3.00 1.10 3.20 2.30 1208 12.00 8.00 12.10 8.50
3012 3.00 1.20 3.10 2.30 1209 12.00 9.00 12.00 8.40
3014 3.00 1.40 3.20 2.20 1601 16.00 15.00 16.00 10.00
3016 3.00 1.60 3.20 2.10 2813 28.00 12.50 28.00 20.00
3212 3.18 1.14 3.40 2.40 3002 30.00 20.00 30.00 22.00 Dimensions recommandées pour la gorge
Tolérance d’usinage: ± 0,05
Nous consulter pour une autre dimension.
1005 GT40 : référence profil + silicone isolant 40 shore

Calcul des dimensions de gorges recommandées réalisé à
partir des données suivantes :
Taux de compression moyen du joint : 25%
Taux de remplissage de la gorge : 95%
