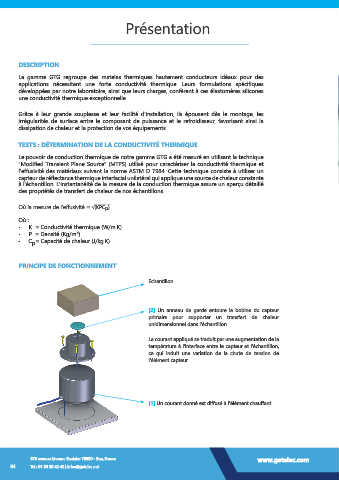

Présentation

DESCRIPTION

La gamme GTG regroupe des matelas thermiques hautement conducteurs idéaux pour des
applications nécessitant une forte conductivité thermique. Leurs formulations spécifiques
développées par notre laboratoire, ainsi que leurs charges, confèrent à ces élastomères silicones
une conductivité thermique exceptionnelle.

Grâce à leur grande souplesse et leur facilité d'installation, ils épousent dès le montage, les
irrégularités de surface entre le composant de puissance et le refroidisseur, favorisant ainsi la
dissipation de chaleur et la protection de vos équipements.

TESTS : DÉTERMINATION DE LA CONDUCTIVITÉ THERMIQUE

Le pouvoir de conduction thermique de notre gamme GTG a été mesuré en utilisant la technique
"Modified Transient Plane Source" (MTPS) utilisé pour caractériser la conductivité thermique et
l'effusivité des matériaux suivant la norme ASTM D 7984. Cette technique consiste à utiliser un
capteur de réflectance thermique interfacial unilatéral qui applique une source de chaleur constante
à l'échantillon. L'instantanéité de la mesure de la conduction thermique assure un aperçu détaillé
des propriétés de transfert de chaleur de nos échantillons.

Où la mesure de l'effusivité = √(KPC p )

Où :
• K = Conductivité thermique (W/m.K)
3
• P = Densité (Kg/m )
• C = Capacité de chaleur (J/kg.K)
p

PRINCIPE DE FONCTIONNEMENT

Echantillon

[2] Un anneau de garde entoure la bobine du capteur
primaire pour supporter un transfert de chaleur
unidimensionnel dans l'échantillon.

Le courant appliqué se traduit par une augmentation de la
température à l'interface entre le capteur et l'échantillon,
ce qui induit une variation de la chute de tension de
l'élément capteur.

[1] Un courant donné est diffusé à l'élément chauffant
