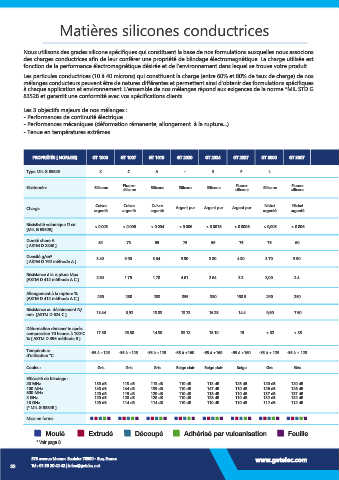

Matières silicones conductrices

Nous utilisons des grades silicone spécifiques qui constituent la base de nos formulations auxquelles nous associons
des charges conductrices afin de leur conférer une propriété de blindage électromagnétique. La charge utilisée est
fonction de la performance électromagnétique désirée et de l’environnement dans lequel se trouve votre produit.
Les particules conductrices (10 à 40 microns) qui constituent la charge (entre 60% et 80% de taux de charge) de nos
mélanges conducteurs peuvent être de natures différentes et permettent ainsi d’obtenir des formulations spécifiques
à chaque application et environnement. L’ensemble de nos mélanges répond aux exigences de la norme *MIL STD G
83528 et garantit une conformité avec vos spécifications clients.

Les 3 objectifs majeurs de nos mélanges :
- Performances de continuité électrique
- Performances mécaniques (déformation rémanente, allongement à la rupture…)
- Tenue en températures extrêmes

PROPRIÉTÉS [ NORMES] GT 1000 GT 1007 GT 1015 GT 2020 GT 2024 GT 2027 GT 3000 GT 3007 GT 3100 GT 3107 GT 3300 GT 4000 GT 5000 GT 5007 GT 5080 GT 5087 GT 5200 BL 10000 BL 10007 GT 13100

Type MIL G 83528 K C A - E F L - - - M B D - -

Thermo-
Fluoro- Fluoro- Fluoro- Fluoro- Fluoro- Fluoro- Fluoro-
Elastomère Silicone silicone Silicone Silicone Silicone silicone Silicone silicone Silicone silicone Silicone Silicone Silicone silicone Silicone silicone EPDM Silicone silicone plastique
élastomère
Bille de Alumi- Alumi-
Cuivre Cuivre Cuivre Nickel Nickel Nickel Nickel Nickel Aluminium Aluminium Aluminium Nickel
Charge Argent pur Argent pur Argent pur verre nium nium Carbone Carbone
argenté argenté argenté argenté argenté Graphite Graphite aluminium argenté argenté argenté traité traité Argenté Graphite
Résistivité volumique Ω.cm < 0.005 < 0.006 < 0.004 < 0.006 < 0.0016 < 0.0006 < 0,005 < 0.006 < 0.10 < 0.10 < 0.5 < 0.015 < 0.0054 < 0.0029 2.5 2.5 < 0.015 2.8 2.7 0.03
[MIL G 83528]
Dureté shore A
[ ASTM D 2240 ] 82 73 69 75 69 75 75 60 65 65 70 67 65 71 70 80 70 70 73 55

Densité g/cm 3 3.40 3.90 3.64 3.90 3.80 4.30 3.70 3.50 2 2.3 1.88 2 1.90 2 2.5 2.5 2 1.19 1.23 2.34
[ ASTM D 792 méthode A ]

Résistance à la rupture Mpa
[ASTM D 412 méthode A C ] 2.80 1.79 1.78 4.61 2.64 3.3 3,00 2.4 1.37 1.30 1.73 2.47 1.89 1.85 1.38 1.38 1.70 5.70 6.3 0.50

Allongement à la rupture % 250 250 283 355 380 158.5 290 250 150 200 300 180 286 260 100 / 300 100 / 300 470 140 177.6 200
[ASTM D 412 méthode A C ]
Résistance au déchirement N/ 13.44 8.92 13.83 13.73 16.28 14.4 9,50 7.50 8.73 6.08 4.70 8.06 8.43 7.36 4.37 4.37 12.00 9.9 21.7 4.10
mm [ASTM D 624 C ]

Déformation rémanente après
compression 70 heures à 100°C 17.50 25.30 14.30 33.12 15.10 19 < 32 < 35 40 25 30 25 17.30 21 30 30 40 29 18 40
% [ ASTM D 395 méthode B ]

Température -55 à +125 -55 à +125 -55 à +125 -55 à +160 -55 à +160 -55 à +160 -55 à + 125 -55 à + 125 -55 à +150 -55 à +150 -55 à +125 -55 à -55 à +160 -55 à +160 -55 à -55 à -45 à +160 -55 à -55 à +125 -35 à +90
d’utilisation °C +160 +160 +160 +125

Couleur Gris Gris Gris Beige clair Beige clair Beige Gris Gris Gris foncé Gris foncé Gris Gris Gris Bleu clair Noir Noir Gris Noir Noir Gris
Efficacité de blindage :
20 MHz 130 dB 113 dB 113 dB 110 dB 113 dB 125 dB 120 dB 120 dB 100 dB 100 dB 90 dB 118 dB 128 dB 105 dB 80 dB 80 dB 128 dB 60 dB 60 dB 90 dB
100 MHz 140 dB 144 dB 139 dB 110 dB 147 dB 110 dB 126 dB 126 dB 100 dB 100 dB 90 dB 131 dB 137 dB 108 dB 80 dB 80 dB 137 dB 105 dB 60 dB 90 dB
500 MHz 120 dB 119 dB 120 dB 110 dB 118 dB 110 dB 137 dB 137 dB 100 dB 100 dB 90 dB 138 dB 133 dB 110 dB 80 dB 80 dB 133 dB 105 dB 60 dB 90 dB
2 GHz 120 dB 128 dB 128 dB 110 dB 128 dB 110 dB 132 dB 132 dB 100 dB 100 dB 90 Db 132 dB 122 dB 115 dB 80 dB 80 dB 122 dB 105 dB 60 dB 90 dB
10 GHz 120 dB 114 dB 114 dB 110 dB 110 dB 110 dB 112 dB 112 dB 100 dB 100 dB 90 dB 112 dB 104 dB 91 dB 80 dB 80 dB 104 dB 105 dB 60 dB 90 dB
[* MIL G 83528 ]
Mise en forme Injection

Moulé Extrudé Découpé Adhérisé par vulcanisation Feuille
* Voir page 8
